惠州周边电子洁净车间防静电接地（防静电地坪+设备地）

一、电子洁净车间防静电接地-防静电地坪及设备地工程核心要求

• 接地电阻：防静电接地系统整体电阻≤10Ω（核心指标，其中设备接地≤4Ω，防静电地坪接地≤10Ω，干燥、潮湿天气复测均需达标）；
• 系统性：防静电地坪、车间电子设备、金属构件、人员静电防护装置（手环、接地鞋）实现统一防静电接地，形成完整防静电接地网，无断点、无遗漏；
• 洁净适配：所有施工材料、工艺符合洁净车间等级要求，无粉尘、无挥发、无杂质残留，不影响车间洁净度，施工后可快速投入洁净生产；
• 适配性：适配惠州潮湿气候，做好接地系统防腐、防浸泡处理，避免潮湿环境导致接地失效、静电积聚，同时兼顾车间无尘施工规范；
• 安全性：接地系统与车间强电PE线严格分离，严禁混接，避免杂散电流干扰电子设备运行，同时确保静电快速、安全泄放，保障人员、设备及产品安全。

二、电子洁净车间防静电接地-防静电地坪及设备地适用范围

三、电子洁净车间防静电接地-防静电地坪及设备地前期准备

1. 场地勘察与前期处理（核心前提）

• 场地勘察：确认洁净车间地面基层平整度、干燥度，排查地下管线（避开电缆沟、水管），确定接地网布置点位，确保接地点位避开车间核心生产区域、无尘通道，不影响生产布局；
• 基层处理：防静电地坪施工前，清理地面杂物、粉尘，修补地面裂缝、凹陷，确保基层平整、干燥（含水率≤8%），避免基层潮湿影响地坪接地效果及附着力；
• 接地网选址：室外辅助接地网优先选择车间外墙外侧2-3m处，土质湿润、无硬化、无污水管，埋深≥0.8m（适配惠州多雨气候，规避雨水冲刷导致接地体裸露），与建筑防雷接地网间距≥5m，杜绝干扰。

2. 材料选型（适配洁净要求+惠州潮湿环境+防静电特性）

四、电子洁净车间防静电接地-防静电地坪及设备地标准施工流程（兼顾洁净与防静电）

1. 室外辅助接地网施工（核心支撑，适配惠州气候）

1. 挖沟放线：按设计尺寸开挖接地沟，宽度30-40cm、深度≥0.8m，沟底平整，铺10cm细土（避免石块划伤接地体），避开污水管、电缆沟，做好排水处理；

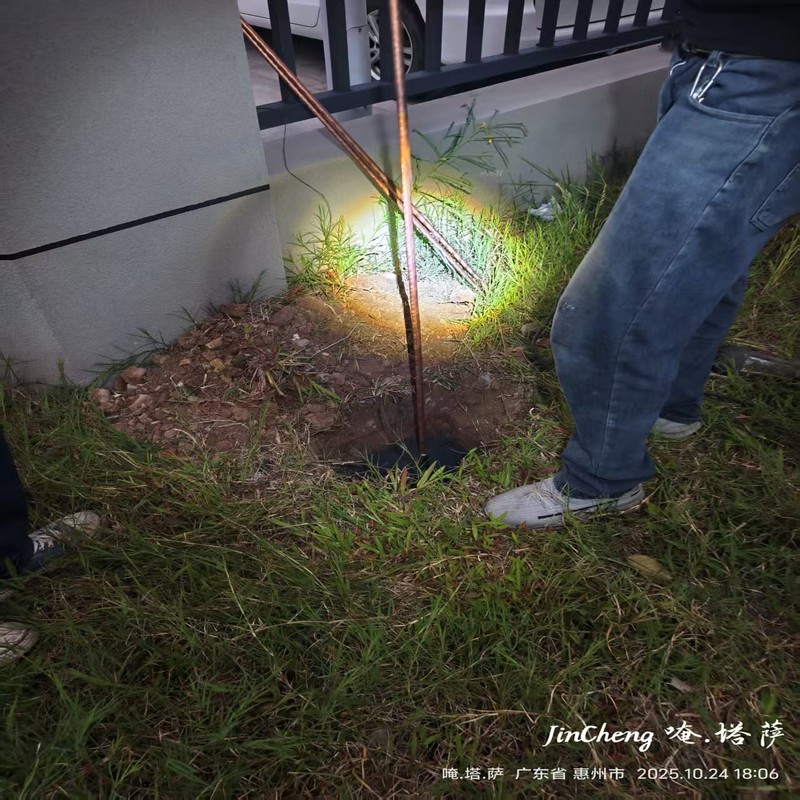

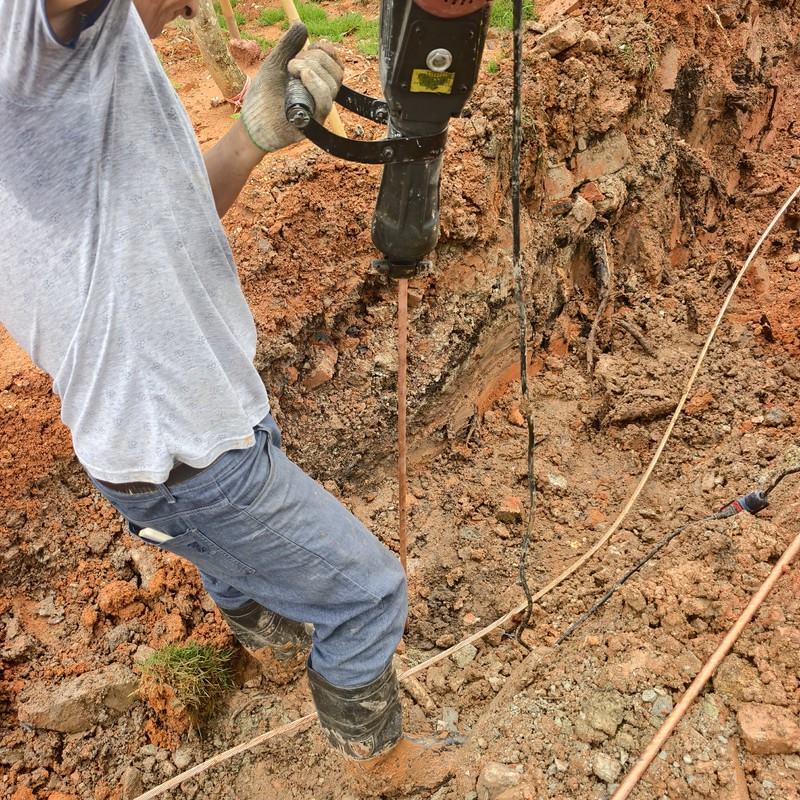

2. 垂直接地极安装：按间距3-4m布置φ50铜包钢接地极（2.5m/根），垂直打入沟底，顶部与水平接地体平齐，确保接地极与土壤充分接触；
3. 水平接地体连接：用放热焊接连接垂直接地极与40×4mm热镀锌扁钢，扁钢搭接长度≥2倍宽度、三面施焊，焊接点饱满无虚焊，敲除药皮后清理干净；
4. 防腐处理：焊接点先刷2遍耐潮湿防锈漆，再刷1遍沥青防腐漆（双重防腐），接地体外露部分全部包裹防腐层，适配惠州潮湿环境，避免锈蚀；
5. 回填与防护：用细土分层夯实接地沟，地面做排水坡，避免雨水冲刷沉降，设置警示标识，严禁碾压、挖掘，确保接地网长期稳定。

2. 室内防静电汇流排与端子箱安装（核心枢纽）

1. 引上线敷设：从室外接地网焊接引出25mm²黄绿双色铜绞线，穿φ50PVC绝缘管埋地引入洁净车间，全程无接头、不与强电电缆共槽、不接触金属构件，敷设路径避开无尘通道、生产区域，做好密封处理，防止粉尘进入；

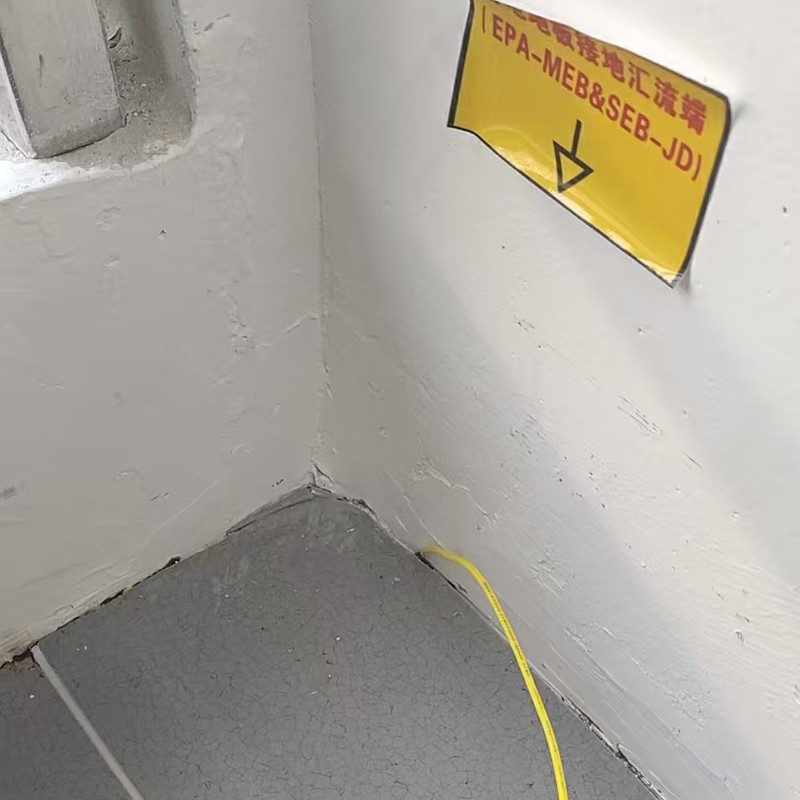

2. 汇流排安装：在车间角落（远离生产核心区）安装40×4mm纯铜防静电汇流排，采用全绝缘支架固定（与墙体、地面绝缘），汇流排与引上线可靠焊接，做好防腐、防尘处理；

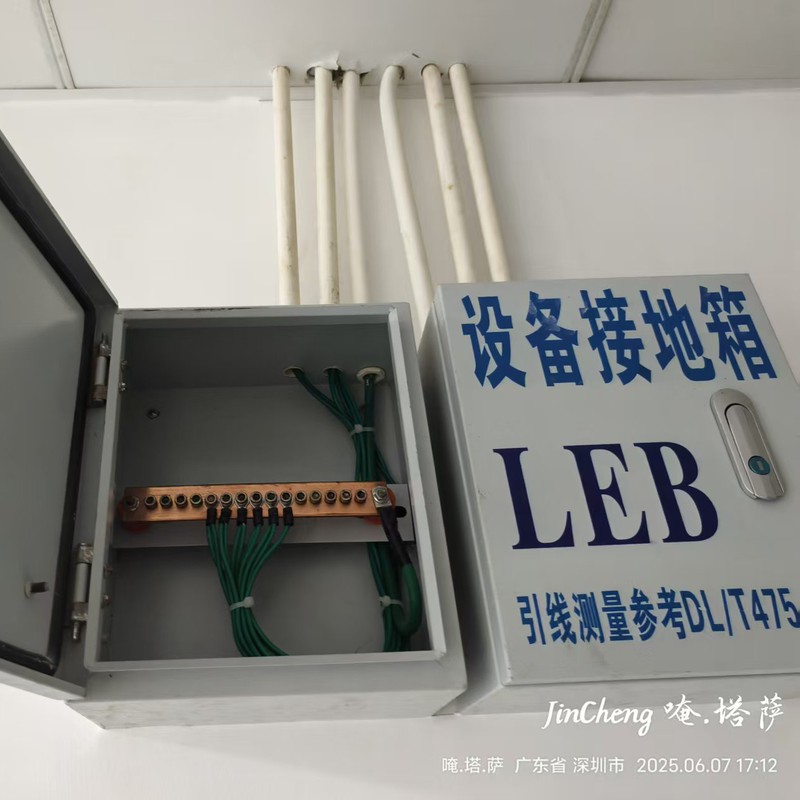

3. 端子箱安装：在汇流排旁安装防静电专用接地端子箱，张贴“防静电接地 严禁搭接强电PE”标识，端子箱做好无尘密封，避免粉尘进入，适配洁净车间要求。

3. 防静电地坪接地施工（核心环节，兼顾洁净与导静电）

1. 基层再次清理：施工前对车间地面进行无尘清理，用吸尘器清除粉尘、杂物，确保基层平整、干燥，含水率≤8%，避免影响地坪附着力及导静电效果；
2. 接地铜箔铺设：在地面基层按间距1.5-2m铺设导电铜箔（宽度50mm），铜箔交叉处用导电胶粘接牢固，形成网状结构，铜箔一端与室内防静电汇流排可靠连接，确保导通；
3. 防静电底漆施工：涂刷环氧防静电底漆，涂刷均匀，无漏涂、无气泡，干燥后（约24小时）进行下一道工序，底漆需与铜箔充分结合，增强导静电性能；
4. 防静电中涂、面涂施工：依次涂刷环氧防静电中涂（找平）、面涂，涂刷过程中保持车间无尘，避免杂质混入，面涂干燥后，确保表面电阻达到10⁶-10⁹Ω，接地导通良好；

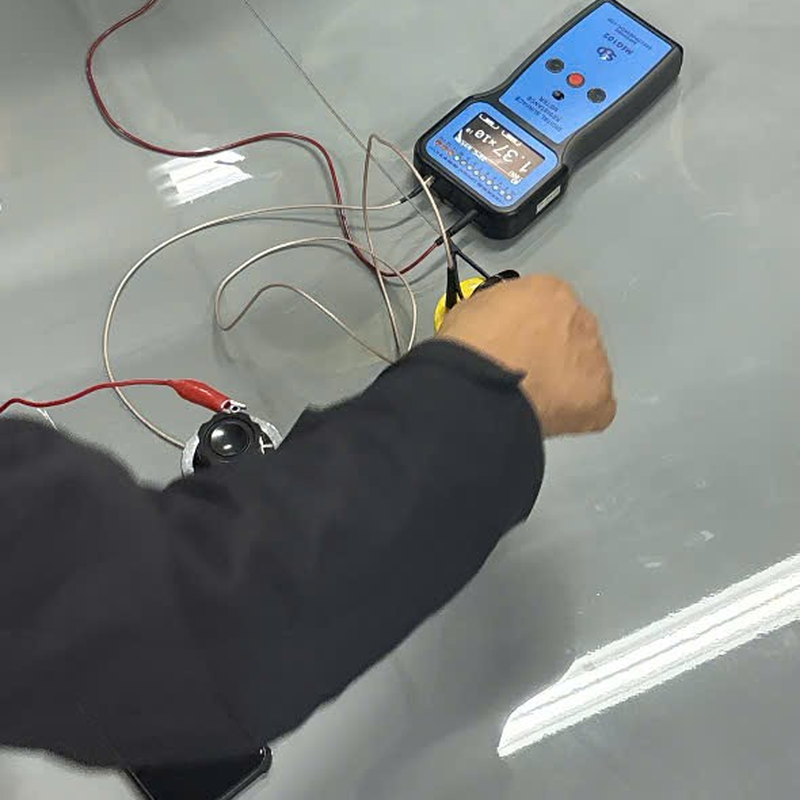

5. 检测验收：地坪施工完成后，用表面电阻测试仪检测地坪导静电性能，用接地电阻测试仪检测地坪接地电阻（≤100Ω），确保无断点、无绝缘区域。

4. 车间设备及金属构件防静电接地施工（重点覆盖）

1. 设备接地：车间内贴片机、检测仪器、焊接设备、输送设备等电子设备，用16mm²铜芯软线连接设备外壳专用接地柱与室内防静电汇流排，实行单点连接、严禁串接，连接部位压接铜鼻子、涂导电膏、双螺母防松，确保接触电阻≤0.03Ω；

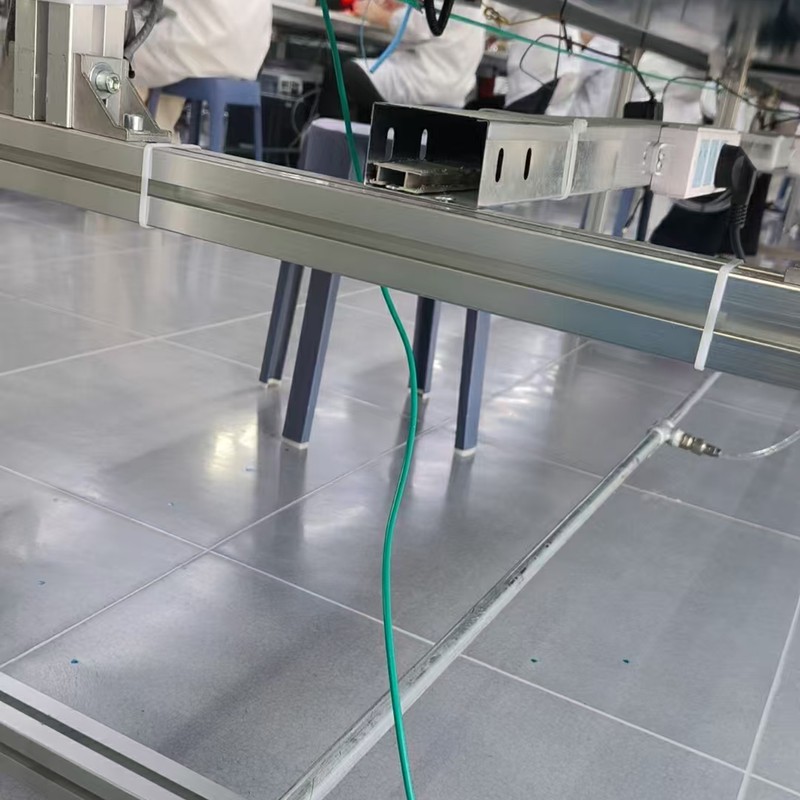

2. 金属构件接地：车间内金属货架、操作台、电缆桥架、金属门窗等，用10mm²铜芯软线跨接后，连接至防静电汇流排，确保所有金属构件导通良好，无电位差，避免静电积聚；

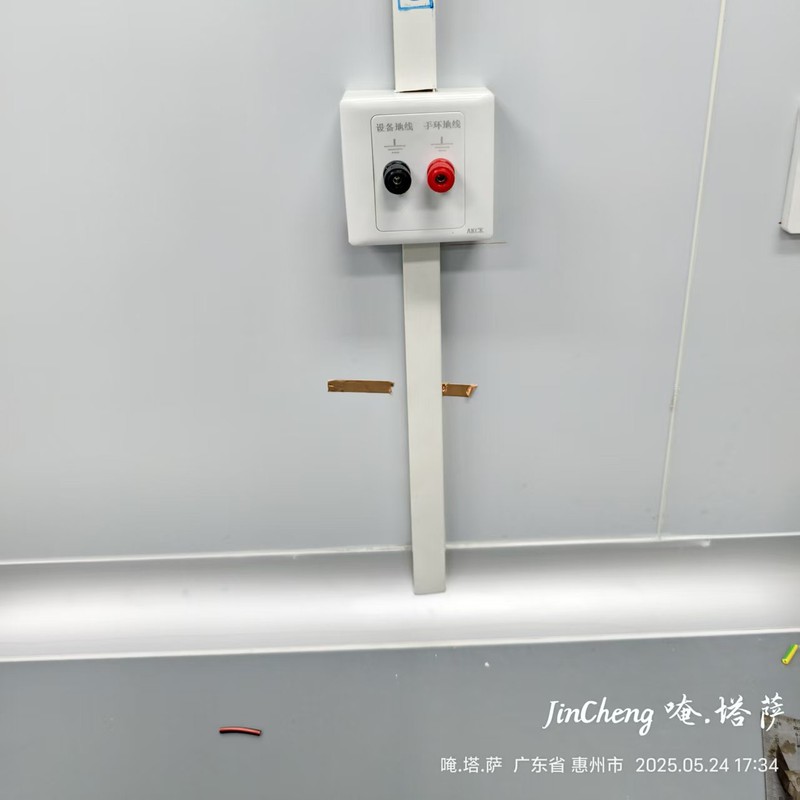

3. 人员静电防护接地：车间入口设置防静电手环接地插座、防静电鞋测试台，插座与汇流排可靠连接，确保人员佩戴防静电手环、穿防静电鞋后，静电可快速泄放；
4. 布线规范：室内所有防静电连接线均沿墙角、桥架敷设，固定牢固，避免拖拽、磨损，布线过程中保持无尘，不影响车间洁净度，与强电线路间距≥0.5m，避免干扰。

五、惠州本地施工注意事项（关键适配，兼顾洁净与稳定）

• 洁净控制：施工全过程严格遵循洁净车间施工规范，施工人员穿戴洁净服、无尘鞋，施工工具、材料提前进行无尘处理，避免粉尘、杂质混入车间，施工后及时清理现场；
• 防潮处理：惠州多雨潮湿，室外接地网做好排水、防腐，室内引上线PVC管接口做好密封，避免雨水渗入腐蚀导线；地坪施工前确保基层干燥，避免潮湿导致地坪起鼓、接地失效；
• 电阻控制：施工全过程同步监测接地电阻，室外接地网、室内汇流排、地坪、设备分别检测，确保整体电阻≤100Ω，设备接地≤4Ω，干燥、潮湿天气分别复测，避免电阻超标；
• 防干扰：防静电接地系统与强电PE线严格分离，严禁混接，避免杂散电流干扰电子设备运行，接地连接线避开强电电缆、通讯线路，避免长距离平行敷设；
• 施工时机：防静电地坪施工需在车间洁净装修后期、设备进场前完成，避免后续施工损坏地坪；接地系统施工需配合车间整体装修进度，确保布线规范、不影响生产布局。

六、电子洁净车间防静电接地-防静电地坪及设备地-验收标准（刚性达标，一次通过）

七、电子洁净车间防静电接地-防静电地坪及设备地严禁事项（一踩就不合格，规避静电隐患）

• ❌ 防静电接地与强电PE线混接，或接地电阻超标未整改即投入使用；
• ❌ 防静电地坪施工前基层未干燥、有粉尘，导致地坪起鼓、导静电失效；
• ❌ 设备接地采用串接方式，或连接部位松动、未涂导电膏，接触电阻不达标；
• ❌ 室外接地体埋深不足0.8m，或焊接点不做防腐处理，导致潮湿锈蚀；
• ❌ 施工过程中产生粉尘、杂质，污染洁净车间，影响生产环境；
• ❌ 防静电地坪铜箔铺设不规范、有断点，导致地坪局部无导静电功能；
• ❌ 接地连接线与强电电缆共槽、长距离平行敷设，产生干扰。

八、电子洁净车间防静电接地-防静电地坪及设备地后期维护（适配惠州气候，确保长期稳定，兼顾洁净）

1. 每1个月：检查防静电地坪表面是否有破损、起鼓，用表面电阻测试仪检测导静电性能，及时修补破损部位；
2. 每3个月：检查设备、金属构件接地连接是否松动，端子箱是否密封良好、无粉尘，汇流排防腐层是否完好；
3. 每6个月：复测接地电阻，若电阻超标，及时检查接地体、连接线，补充防腐处理或调整接地网；
4. 每年雨季前：重点检查室外接地网排水、防腐情况，室内引上线密封情况，避免潮湿导致接地失效；
5. 车间生产过程中：避免尖锐物体划伤防静电地坪，定期清洁地坪，保持无尘，确保导静电性能稳定。
