承接惠州周边除尘设备防雷接地安装及等电位安装工程
惠州周边除尘设备防雷接地及等电位安装工程标准做法
本方案适配惠州周边（惠城、仲恺、惠阳、大亚湾等）各类工业除尘设备（布袋除尘、静电除尘、旋风除尘等），结合本地多雨、多雷雨、土壤潮湿的气候特点，严格遵循GB 50057《建筑物防雷设计规范》、GB 50169《电气装置安装工程接地装置施工及验收规范》，兼顾防雷、防静电、防感应电，确保设备安全、合规运行，一次通过验收。
一、承接惠州周边除尘设备防雷接地安装及等电位安装工程-核心工程目标
- 防雷接地：直击雷防护到位，接地电阻 ≤ 10Ω（粉尘爆炸危险区域 ≤ 4Ω）；
- 等电位联结：所有金属构件、设备外壳、管道、电缆桥架等导通良好，消除电位差；
- 适配性：适配惠州潮湿土壤、多雷雨天气，做好防腐、防浸泡处理，避免接地失效；
- 安全性：杜绝雷击、静电火花引发的粉尘燃爆、设备损坏、人员触电隐患。
二、承接惠州周边除尘设备防雷接地安装及等电位安装工程适用范围
惠州周边工厂、车间各类除尘设备，包括：布袋除尘器、静电除尘器、旋风除尘器、脉冲除尘器，以及配套的风机、风管、灰斗、卸料装置、电控柜等所有相关金属构件。
三、承接惠州周边除尘设备防雷接地安装及等电位安装工程-前期准备
1. 场地勘察与选址
- 接地体选址：避开化粪池、污水管、绿化喷淋管、地下电缆沟，优先选择土质湿润、无硬化的区域；
- 间距要求：接地网距建筑物防雷接地网 ≥ 5m，距除尘设备基础 ≥ 1.5m，避免干扰；
- 埋深要求：结合惠州气候，接地体埋深 ≥ 0.8m（山区、砂石地可适当加深至1.0m），避开冻土层（惠州无冻土层，重点防雨水冲刷）。
2. 材料准备（适配潮湿防腐）
材料名称
规格
用途
惠州本地适配说明
垂直接地极
∠50×5角钢（2.5m）或φ50铜包钢（3m）
室外接地网核心，引流雷电、静电荷
铜包钢优先，防腐性强，适配惠州潮湿土壤，避免锈蚀
水平接地体
40×4mm热镀锌扁钢或φ16mm铜覆钢
连接垂直接地极，形成闭合地网
热镀锌材质，双重防腐，抵御雨水浸泡
引下线
40×4mm扁钢或φ12mm圆钢（黄绿双色）
连接防雷装置、设备外壳至接地网
沿设备支架固定，避免晃动断裂，做好防水处理
跨接线
≥6mm²多股铜芯软线
设备部件、法兰、阀门等跨接，保证导通
柔性材质，适配设备振动，不易折断
辅助材料
放热焊接模具、焊粉、降阻剂、防腐漆、PVC穿线管、接地端子箱
连接、防腐、降阻、固定
降阻剂适配砂石地，防腐漆选用耐潮湿型，避免雨水侵蚀焊接点
四、承接惠州周边除尘设备防雷接地安装及等电位安装工程-防雷接地安装施工
1. 室外接地网施工（惠州本地优化）
1. 挖沟：按设计尺寸开挖接地沟，宽度30-40cm、深度≥0.8m，沟底铺10cm细土（避免石块划伤接地体）；
2. 垂直接地极安装：将角钢/铜包钢垂直打入沟底，顶部与沟底平齐（埋深≥0.8m），每15-20m布置1根，间距≥3m，避免相互屏蔽；
3. 水平接地体连接：用放热焊接（优先）或电焊连接垂直接地极顶部，扁钢搭接长度≥2倍宽度、三面施焊，圆钢搭接≥6倍直径、双面施焊；
4. 降阻处理：土壤为砂石地时，在接地体周围回填降阻剂+细土（比例1:3），分层夯实；惠州多雨地区，可适当增加降阻剂用量，确保电阻达标；
5. 防腐处理：焊接点敲除药皮后，先刷防锈漆，再刷沥青漆（双重防腐），避免雨水浸泡锈蚀；
6. 回填：用细土分层夯实，严禁回填石块、建筑垃圾，做好地面恢复，避免后期沉降导致接地体断裂。
2. 直击雷防护安装

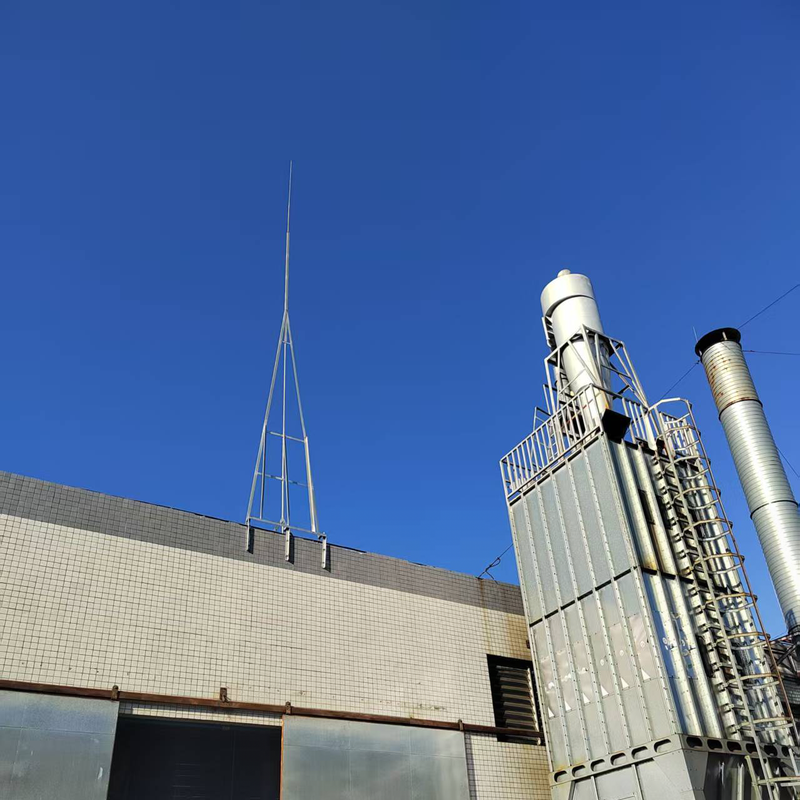

- 除尘器顶部（高度≥8m）：安装避雷针（φ16mm圆钢，高度≥1.5m），避雷针底部与引下线可靠焊接，引下线沿设备支架固定，直连接地网；
- 大型除尘器（直径≥3m）：顶部布置避雷带（40×4mm扁钢），沿顶部边缘敷设，每隔2m设1个固定点，避雷带与引下线、接地网可靠连接；
- 风机、风管：风机顶部若高于除尘器，单独安装避雷针；风管长度≥20m，每隔10m接地一次，两端必须接地。
3. 设备及部件接地
- 除尘器壳体：每台设备≥2处接地，用40×4mm扁钢连接至引下线，接地点对称布置，避免单点接地失效；
- 灰斗、卸料装置：金属灰斗、卸料阀外壳，用6mm²铜软线与壳体跨接，再接入接地网；
- 电控柜：柜体外壳、内部PE排，用≥16mm²铜绞线连接至接地网，避免电磁干扰；
- 静电除尘器：极板、极线、高压发生器外壳，单独接地，接地电阻≤4Ω，与其他接地分开敷设，避免干扰。
五、承接惠州周边除尘设备防雷接地安装及等电位安装工程-等电位联结安装
1. 等电位核心要求
所有金属构件、设备外壳、管道、电缆桥架、支架、栏杆等，必须做等电位联结，形成统一等电位体，消除不同构件间的电位差，避免雷击或静电产生火花。
2. 具体安装做法
1. 设置等电位汇流排：在除尘设备附近安装等电位汇流排（40×4mm纯铜排），汇流排与接地网单点可靠连接；
2. 设备部件跨接：
- 除尘器壳体与风机外壳：用6mm²铜软线跨接；
- 风管法兰、阀门：法兰连接螺栓＜5根或有绝缘垫片时，用6mm²铜软线跨接，跨接电阻≤0.03Ω；
- 电缆桥架、金属支架：全程跨接，每20m接地一次，桥架与等电位汇流排可靠连接；
- 栏杆、平台：金属栏杆、操作平台，用4mm²铜软线连接至等电位汇流排。
3. 静电防护等电位：布袋除尘器的滤袋（织入金属丝）、静电除尘器的极板，必须接入等电位体，确保静电快速泄放；
4. 标识：等电位汇流排、接地端子处，张贴“等电位联结 严禁断开”标识，清晰可辨。
六、惠州本地施工注意事项
- 防潮防腐：所有接地体、焊接点，必须做双重防腐（防锈漆+沥青漆），避免惠州多雨、潮湿环境导致锈蚀，每年雨季前检查一次防腐层；
- 防冲刷：接地沟回填后，可在地面做简易排水坡，避免雨水冲刷导致接地体裸露、沉降；
- 防雷检测：施工完成后，恰逢惠州雷雨季节（4-9月），需在雷雨前完成接地电阻复测，确保电阻达标；
- 避开干扰：接地网、引下线，避开强电电缆、通讯线路，避免产生杂散电流，影响除尘设备运行；
- 粉尘防爆：粉尘爆炸危险区域（如煤粉、面粉除尘），接地电阻必须≤4Ω，等电位联结需更密集，避免静电积聚。
七、承接惠州周边除尘设备防雷接地安装及等电位安装工程-验收标准
验收项目
合格标准
检查方法
接地电阻
常规区域≤10Ω，粉尘爆炸区域≤4Ω
用接地电阻测试仪检测，干燥天复测
防雷装置
避雷针、避雷带安装规范，引下线固定牢固、导通良好
目测+导通测试
等电位联结
所有金属构件导通良好，跨接规范，无断点
导通测试仪检测，目测跨接情况
防腐处理
焊接点、接地体防腐到位，无锈蚀、无破损
目测检查
标识
接地端子、等电位汇流排标识清晰、规范
目测检查
八、承接惠州周边除尘设备防雷接地安装及等电位安装工程严禁事项
- 接地体浅埋（＜0.8m）、悬空，或回填石块、建筑垃圾；
- 焊接不规范、不做防腐，导致接地体锈蚀断裂；
等电位联结遗漏金属构件（如栏杆、平台、风管法兰）；
- 接地电阻不达标，未做降阻处理；
- 引下线与强电电缆、通讯线路长距离平行敷设；
- 粉尘爆炸区域接地电阻未达到≤4Ω要求。
九、承接惠州周边除尘设备防雷接地安装及等电位安装工程后期维护
1. 每季度：检查引下线、跨接线是否松动、断裂，标识是否清晰；
2. 每半年：检查防腐层是否破损，及时补刷防腐漆；
3. 每年雷雨前：复测接地电阻，若电阻超标，及时补充降阻剂；
4. 每年雨季过后：检查接地沟是否有沉降、冲刷，及时回填夯实。
