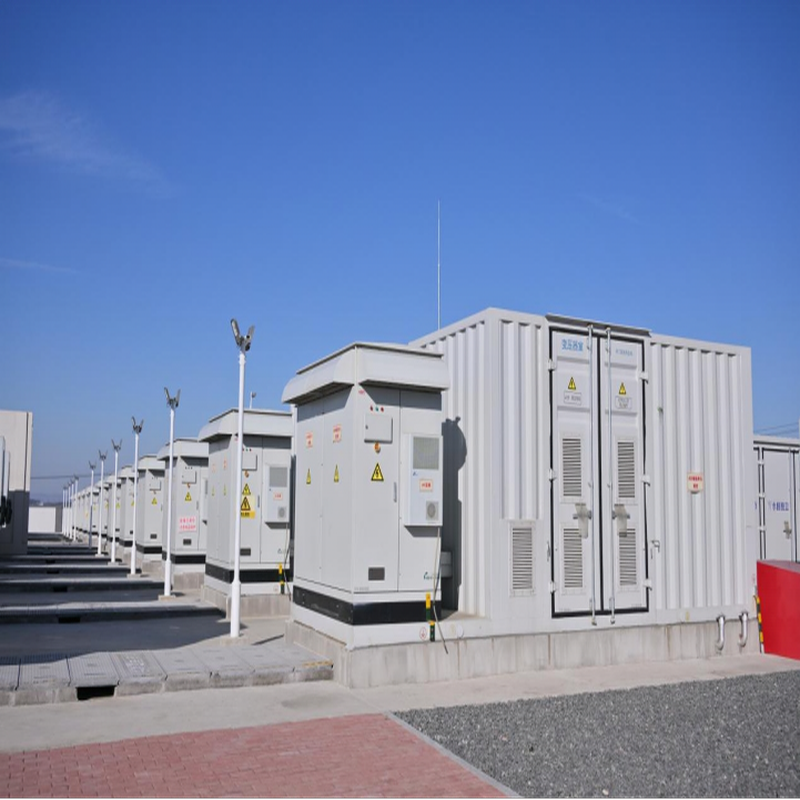

惠州周边储能站防雷与专用接地线工程
惠州周边储能站防雷与专用接地线工程
一、惠州周边储能站防雷与专用接地线工程核心要求
所有金属杆塔、拉线、横担、设备外壳必须可靠接地；接地电阻达标、连接牢固、防腐到位、埋深足够。
通用标准（必达）
接地电阻：≤10Ω（一般线路）；≤4Ω（变电站 / 开关站进出线、重要线路）
通讯铁塔：≤10Ω（按运营商规范）
接地体埋深：≥0.6～0.8m
连接：焊接 / 专用夹具，严禁缠绕、虚接
二、惠州周边储能站防雷与专用接地线工程适用对象
10kV/35kV/110kV 配电 / 输电铁塔、钢管杆、水泥杆
通讯基站铁塔、集电线路杆塔
拉线、金具、配电箱、变压器台架、避雷器
三、惠州周边储能站防雷与专用接地线工程标准材料（现场通用）
垂直接地极：φ16/φ20 镀锌圆钢 2.5m 或 ∠50×5 角钢 2.5m
水平接地体：40×4mm 热镀锌扁钢
接地引下线：40×4 扁钢 或 φ12 圆钢
焊接：放热焊接 / 电焊，焊后防腐
螺栓连接：双螺母 + 防松，涂电力复合脂
四、惠州周边储能站防雷与专用接地线工程杆塔接地 标准施工做法（最常用）
1. 单杆 / 单塔标准接地（一字型）

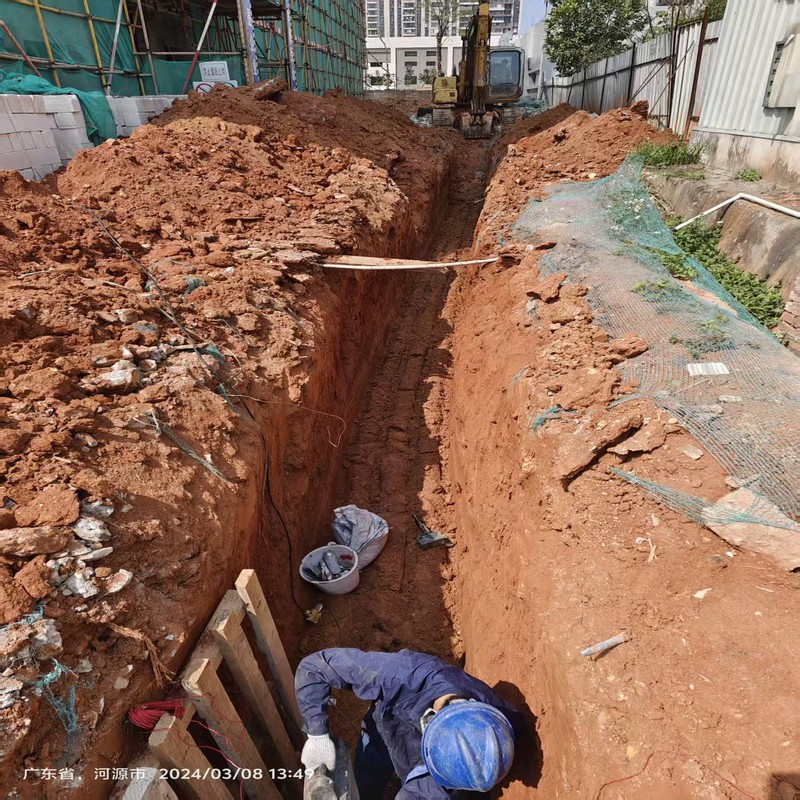

以杆塔中心为基准，沿线路方向或对角挖接地沟
长度：≥6～8m
深度：≥0.6～0.8m
沟内打入1～2 根垂直接地极（顶部埋深 0.8m）
水平扁钢焊接连接接地极
引上线沿杆身固定，上至杆塔接地螺栓
回填细土夯实，严禁石块、建筑垃圾
2. 铁塔 / 重型杆 标准接地（方框型 / 放射型）
四角各做1 组接地，连成闭合环
每角1 根垂直接地极 + 水平扁钢
总长度：≥15～20m（高土壤电阻率地区加长）
五、惠州周边储能站防雷与专用接地线工程关键连接做法
1. 焊接连接（最可靠）
扁钢搭接长度：≥2 倍宽度，三面施焊
圆钢搭接：≥6 倍直径，双面施焊
焊后处理：敲药皮→刷防锈漆→沥青漆防腐
2. 螺栓连接（水泥杆常用）
专用接地引线夹具
接触面去漆、除锈、打磨
涂导电膏，双螺母锁紧
引下线每 1.5m 固定一次，防摆动断裂
六、拉线接地 必做做法
所有承力拉线、交叉拉线必须接地
拉线棒与拉线抱箍之间加接地连接线
拉线接地体单独敷设，距主接地体 **≥1.5m**
禁止用拉线本身当接地引下线
七、惠州周边储能站防雷与专用接地线工程变压器台架 / 配电箱接地
变压器外壳、中性点、避雷器三点共地
接地电阻：≤4Ω
接地引下线：≥φ12 圆钢 或 40×4 扁钢
金属配电箱、JP 柜外壳单独接地
八、惠州周边储能站防雷与专用接地线工程高土壤电阻率（石头 / 沙地）降阻做法
加长接地带：水平延长至20～40m
增加垂直接地极：3～5 根
回填降阻剂：接地极周围10～15cm 厚
采用多分支放射形
条件允许：换土（黏土 + 细土）
九、惠州周边储能站防雷与专用接地线工程验收要点
接地电阻：≤10Ω（一般）/≤4Ω（重点）
埋深：≥0.6m
焊接：饱满、无虚焊、防腐到位
引下线：牢固、无松动、无锈蚀
拉线：全部接地
回填：夯实、无石块
十、惠州周边储能站防雷与专用接地线工程现场禁忌
❌ 接地体浅埋、悬空
❌ 焊接不防腐、虚焊、咬肉
❌ 用细铁丝、铝线当地线
❌ 拉线不接地
❌ 接地带中间断开
❌ 回填石块 / 建筑垃圾
