高铁站小于1Ω综合地网引出线安装施工是一项重要的电气安全工程，它涉及到确保高铁站内的各种电气设备能够有效地与大地相连，从而保障乘客和设备的安全。

承接高铁站小于1Ω综合地网引出线安装施工-人工联合地网接地引上线安装施工过程

1. 引出线安装
   在高铁站的综合地网引出线安装过程中，需要特别注意引出线的安装细节。例如，引出线穿越结构底板时，需要外套φ100δ=4mm非磁性钢管防护，中部加焊硬质尼龙板φ292δ=10mm钢板作止水环，止水环密封。这样的设计不仅能够保护引出线不受损害，还能有效防止水分侵入，保证地网的稳定性和可靠性。

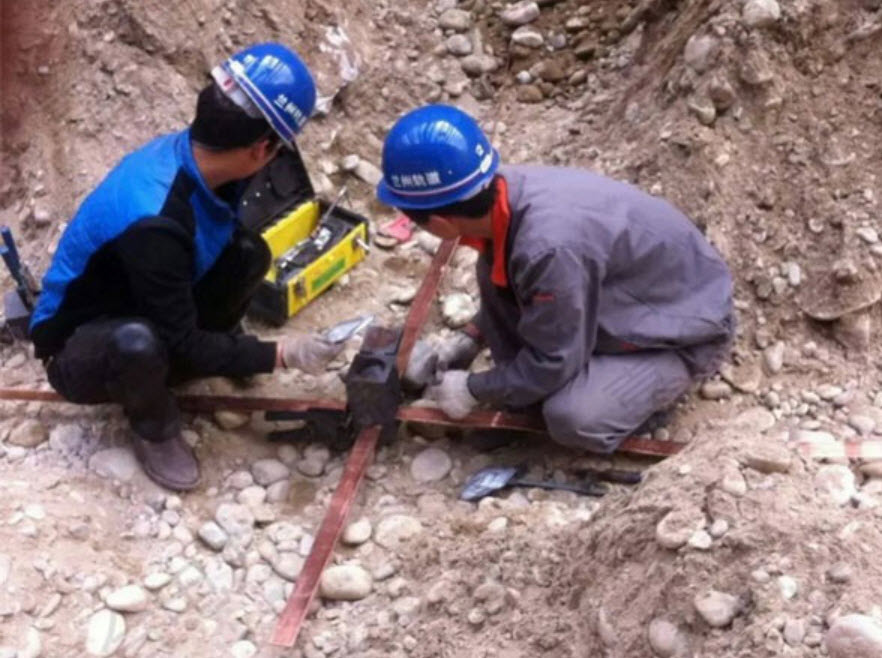

2. 接地引上线安装
   接地引上线的安装是整个地网系统的关键部分。在安装过程中，需要确保接地引上线与地网的连接牢固可靠，以实现有效的电流分流和电压均衡。通常，接地引上线会采用具有一定截面积的铜排或铜管，通过放热焊接方式与其他接地体连接，以达到最佳的导电效果。

承接高铁站小于1Ω综合地网引出线安装施工-人工联合地网接地引上线安装注意事项

1. 材料选择
   在选择接地引出线和接地引上线的材料时，需要考虑到其导电性能、耐腐蚀性和机械强度。常用的材料包括紫铜、铜包钢等，这些材料具有良好的导电性和耐腐蚀性，能够在恶劣的环境下长期稳定工作。

2. 施工环境
   施工环境对于地网的安装质量有着重要影响。在施工过程中，需要注意施工现场的清洁和干燥，避免水分和杂质对地网造成损害。同时，还需要注意施工过程中的安全问题，确保施工人员的人身安全。

3. 测试与验收
   完成地网的安装后，需要对其进行严格的测试和验收，以确保其满足设计要求和相关标准。测试内容包括接地电阻、绝缘电阻等指标，只有通过测试的地网才能投入使用。

综上所述，高铁站小于1Ω综合地网引出线安装施工是一个复杂而精细的过程，需要专业的施工团队和先进的施工技术。通过对材料、施工环境和测试验收等方面的严格把控，可以确保地网系统的稳定性和可靠性，为高铁站的安全运营提供有力保障。

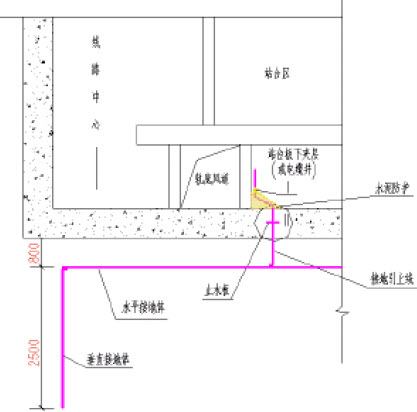

承接小于1Ω综合地网引出线安装施工-人工联合地网接地引上线安装接地引出线穿越结构底板时外套φ100 δ=4mm 非磁性钢管防护，中部加焊硬质尼龙板φ292 δ=10mm 钢板作止水环，止水环密封焊接在钢管外壁上，不允许渗漏水，钢管外表涂刷防锈漆（环氧煤焦油厚浆型防锈漆），钢管出土建结构面100mm。钢管内采用硅橡胶充填密实，0.3MPa 水压试验不渗水。上下端采用φ96δ=20mm 及10×10×20 绝缘固定块固定扁铜，接地引出线预留长度出钢管400mm。见下图所示。
