防静电工作区内防静电接地安装-EPA内防静电接地

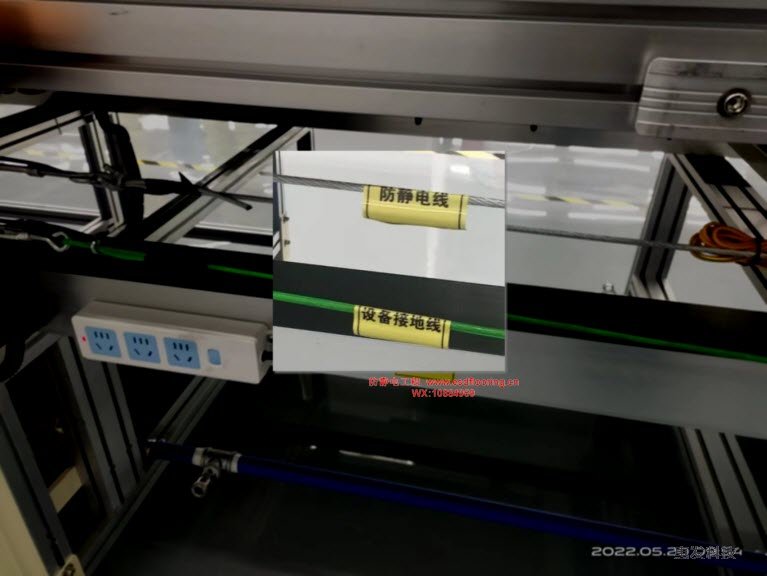

防静电工作区内防静电接地安装-EPA内防静电接地-接地系统要求

• 接地装置独立性：防静电接地系统必须有独立可靠的接地装置
• 接地电阻：接地电阻一般小于4-10Ω
• 接地主干线：接地主干线截面积应不小于100平方毫米，连接方式应采用钎焊
• 支干线：支干线截面积应不小于6平方毫米；设备和工作台的接地线应采用截面积不小于1.25平方毫米的多股缚塑干线，接地线颜色以黄绿色为宜，各支干连接接端子应确保接触可靠，并易拆装，允许使用各种夹式连接器，如鳄鱼夹，插头座等。

防静电工作区内防静电接地安装-EPA内防静电接地-不同部件的接地连接

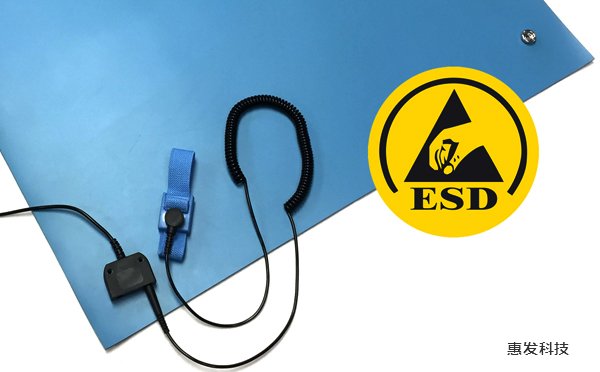

（一）防静电腕带与ESD台垫接地

• 正确连接方式：如果防静电腕带及ESD台垫均接至同一接地点，那么它们电位相同，这是正确的安装方式。防静电手腕带首先连到ESD台垫，然后穿过台垫，再从台垫对角穿出，最后接地。若连接不当，台垫至地有附加的串联阻抗（电阻或电容），可能使操作者与接地的台式设备或位于台垫上的ESD敏感设备处于不同的电位。

（二）防静电台垫接地

1. 接地线安装步骤
   • 把防静电台垫铺好在工作台，在工作台的角上安装好防静电接地线。
   • 把防静电台垫划开一个小口，用接地线的星爪部分插入进去，星爪一定要跟防静电台垫紧扣好。
   • 防静电接地线的另一端为锷鱼夹夹住防静电接地母线。
   • 测量防静电接地线、防静电台垫与大地是否连通，测试通过，即防静电接地装置基本完成。

防静电工作区内防静电接地安装-EPA内防静电接地-公共接地点选择

• 在EPA内，当存在TN - S或TN - C - S供电系统时，具有的安全保护地可作为防静电接地极进行接。其中TN系统是电力系统有一点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接。根据中性导体（N）和保护导体（PE）的配置方式，TN系统可分为TN - C系统（整个系统的N、PE线是合一的）、TN - C - S系统（系统中有一部分线路的N、PE线是合一的）、TN - S系统（整个系统的N、PE线是分开的）。并且，采用防静电接地极接地系统时，应选取系统中的公共接地点与保护地的等电位体进行联接，连接点之间的电阻应小于25Ω
