室外人工接地极安装施工-接地电阻＜1Ω施工-小于1欧姆接地极安装

室外人工接地极安装施工-接地电阻＜1Ω施工-核心要求

• 设计目标：室外人工接地极 接地电阻 ≤ 1Ω
• 适用场景：机房、变电站、重要设备接地、防静电接地、弱电系统联合接地等高标准接地工程

室外人工接地极安装施工-接地电阻＜1Ω施工-常规达不到＜1Ω 的原因

• 单根 / 少量垂直接地极，土壤电阻率偏高
• 接地网面积小、散流效果差
• 土壤干燥、砂石多、回填土不实

室外人工接地极安装施工-接地电阻＜1Ω施工-实现＜1Ω 的常用做法

1. 扩大接地网面积
   • 做环形闭合接地网，增大散流面积。

2. 增加垂直接地极数量与密度
   • 材质：热镀锌角钢 50×50×5 或 钢管 Φ50
   • 长度：2.5m，打入地下，间距≥3～5m

3. 水平接地体连通
   • 热镀锌扁钢 -40×4 或 -50×5
   • 埋深：≥0.8m（北方≥冻土层以下）

4. 降阻措施（关键）
   • 换土：用细土、粘土回填，夯实，不得含石块、建筑垃圾
   • 降阻剂 / 降阻模块：沿接地体敷设
   • 引外接地：引至附近潮湿、低电阻率区域

5. 焊接与防腐
   • 双面满焊，焊缝长度≥扁钢宽度 2 倍
   • 焊后防腐：沥青漆 / 防腐涂料


室外人工接地极安装施工-接地电阻＜1Ω施工-验收要点

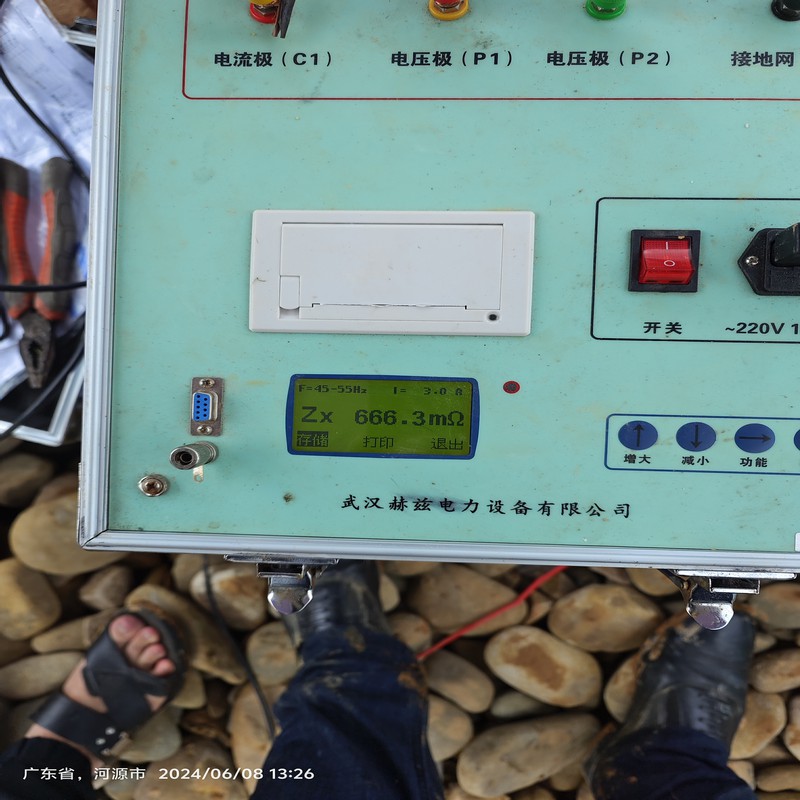

• 用接地电阻测试仪在晴天干燥天气测试
• 测试值 ＜1Ω 为合格
• 保留测试记录、隐蔽工程记录
