深圳实验室独立接地线装置（干净地、专用地线）

为深圳精密实验室打造独立接地线、干净地、专用地线系统，实现完全独立单点接地，提供稳定零电位，消除漏电与地环路干扰。选址远离建筑与强电设备，埋设深度大于1米，接地电阻≤1Ω，采用深埋式铜棒接地体+铠装屏蔽电缆+物理降阻剂施工，全程杜绝与公共地线混接，完工设置防护标识，保障精密设备安全稳定运行。

工程名称：深圳**实验室综合环境建设项目

 深圳独立地线概况：**独立接地是专门设置的一个单独的接地回路，被称之为“独立地线”，排除了同一供电回路中其他用电设备的漏电电流对电镜的干扰，提供**设备运行中的“零电位”，接地体到接地线的接地端子必须完全独立，不与任何导电体相连接单点接地，防止接地电流形成环路后的磁场干扰。此接地装置选址离主体建筑大于20米，和另外接地装置大于20米，且20米临近范围内无配电房、变压器、无大型运行动力设备，地下周边范围内尽量选择远离地下轨道交通等地下运行设施，且埋设深度大于1米，这样尽可能地保证一个独立干净无杂散源干扰的纯净地。

本案中响应设备需求，故**设备主机专用独立地线阻值 ≤1Ω。

深圳实验室施工方案

 制作独立接地线两套，以确保设备的完全接地。即专门为精密设备设置一个单独的接地回路，我们称之为“独立地线”。这样就排除了同一供电回路中其它用电设备的漏电流对精密仪器的干扰。

 安装时需要注意，必须是接地体到接地线、接地线到接地端子都是独立且不与任何导电体相连接的施工工艺，这样才能保证该地线的完全独立。必须防止以下两种常见的错误：

1）没有埋设完全独立的接地体，只是单独布放一根地线连接到公共接地体；

2）虽然有单独的接地体但是接地线或接地端子与公共地线相连。

 本方案提供2套独立地线方案，未来将根据现场实际条件决定做法。

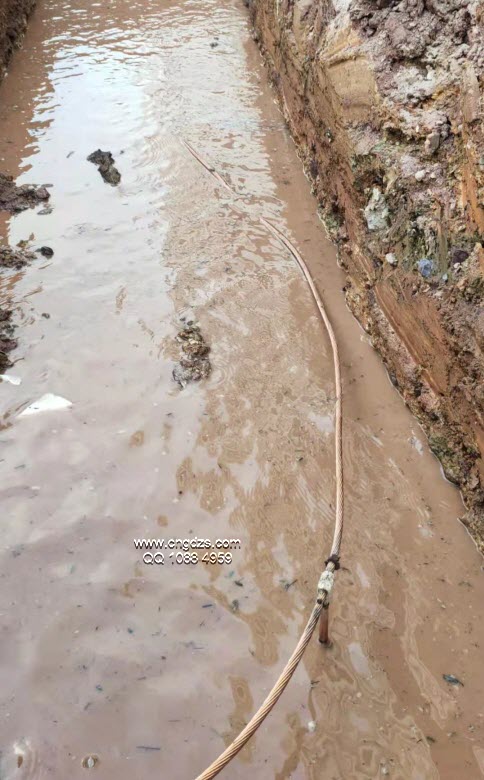

方案一：采用深埋式独立地线，方案和示意图如下：

1.钻孔：直径约5cm，深度约为到潮湿土层(北方地区再向下1-3米)。

2.接地体：铜棒（管）约30mm*500mm，由多股铜线焊牢（三点以上）引出。

3.接地线引出线：独立地引出线采用铠装屏蔽电缆YJV22 1*50mm2。

4.降阻剂：氯化镁（降阻剂【物理型降阻剂、无化学腐蚀及危害】）及专业固化剂等。

 5.施工工艺：将接地体放到孔的底部，由下而上地逐渐捣实，特别是在接地体周围要捣实，同时注意保护接地水平接地和垂直接地极不被碰断。

 6.独立地线施工完成后，需要树立“独立地线，严禁开挖”的标识牌，避免被破坏，影响**实验环境。

惠发科技专业承接深圳实验室独立接地线装置、干净地、专用地线、独立接地、纯净地、深埋式接地施工，严格按独立接地规范设计施工，确保接地电阻≤1Ω，为电镜、精密仪器等设备提供无干扰、零电位、高稳定的专用接地系统。
