为什么要防静电接地-ESD接地

《防止静电事故通用导则》GB-12158-2006，["7.3 引起人体电击的静电电位7.3.1 人体与导体间发生放电的电荷量达到2×10-7C以上时就可能感到电击。当人体的电容为100 pF时，发生电击的人体电位约3 kV;7.3.2 当带电体是静电非导体时，引起人体电击的界限，因条件不同而变化。在一般情况下，当电位在30 kV以上向人体放电时，将感到电击;人体与导体间发生放电的电荷量达到2×10-7C以上时就可能感到电击"]

ESD防静电接地工程是电子车间、无尘厂房、化工车间必备静电防护工程，全程遵循国标规范施工，实现静电快速泄放，有效杜绝静电起火、元件击穿、生产故障等隐患，整体施工分为八大标准步骤。

1.现场勘测定位：实地测量场地土壤电阻率，选定远离防雷地、动力地的独立施工区域，确定接地极数量、埋设深度与线路走向，明确施工场地接地阻值标准，普通车间阻值小于4Ω，精密无尘车间阻值小于1Ω。

2.工程材料筹备：配齐铜包钢接地极、无氧铜绞线、热熔焊材、长效降阻剂、接地汇流排、绝缘防护管、接地端子箱、防静电专用线缆等全套施工材料，核对材质规格，确保符合ESD工程施工要求。

3.室外接地网开挖施工：按照标准间距开挖接地沟槽与接地井，垂直打入接地极，接地极埋设深度达标，在接地极周边均匀填充降阻剂，增大土壤接触面积，提升整体导电性能。

4.地网热熔焊接连通：使用放热热熔焊接工艺，将所有接地极与主干铜绞线无缝连接，保证接点导电顺畅、不易氧化生锈，杜绝虚接、断接问题，筑牢室外基础接地网。

5.专用地线入户布设：室外主干防静电地线穿防护管材安全引入室内生产区域，室内规整布设分支地线，线路走向整齐，做好防碾压、防腐蚀、防老化防护处理。

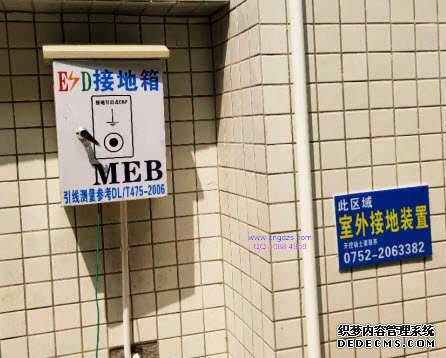

6.室内接地点位安装：室内安装接地总端子箱与汇流铜排，统一归集所有ESD地线；依次完成防静电地板、防静电工作台、生产设备、静电手环插座、物料货架等全部静电点位接地连接。

7.线路隔离防护处理：严格做到ESD防静电地与建筑防雷地、设备保护地物理隔离，禁止混接共用，做好线路区分标识，避免出现电位串扰，保障接地系统纯净稳定。

8.电阻检测竣工验收：使用专业接地电阻测试仪全域实测阻值，阻值达标即可完成工程验收；阻值不达标及时增补接地极与降阻剂，复测合格后交付使用，同时交付后期日常维护与定期检测方案。

惠发科技专业承接ESD防静电接地工程、车间防静电接地、无尘厂房接地施工、静电地网铺设、接地电阻检测、防静电地板接地一站式工程服务，精通全套标准化施工流程，严格把控施工工艺与接地阻值，面向广东各地市工厂、实验室、电子厂房提供上门勘测、设计、施工、验收全流程服务，静电防护工程质量可靠，可顺利通过行业验收。
