参考零电位地线（零电位接地、基准地）施工标准」，专门适配 P4 实验室、电离加速器、精密仪器、强电磁环境，和你前面要的 ≤0.5Ω 独立地线 完全配套。

一、高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-零电位地线核心定义

• 电位稳定、无波动、无干扰、无杂散电流
• 作为：信号地、屏蔽地、仪器基准地、高压设备参考地
• 必须：独立、单点接地、等电位、低阻抗

二、高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-零电位地线 强制施工原则

1. 完全独立

   不与：防雷地、保护地、动力地、建筑结构钢 共用 / 混接。
2. 单点接地

   全系统只在一个公共点接入零电位地网，禁止多点接地（防环流）。
3. 低阻 + 低感

   电阻 ≤ 0.5Ω（你要求）

   接地线短、直、粗、无锐角，减少高频电感。
4. 等电位面

   设备区域做等电位网格，保证所有金属体电位一致。
5. 防干扰、防地电位抬升

   远离高压电缆、变压器、变频器、强电流回路。

三、高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-零电位地线 施工标准

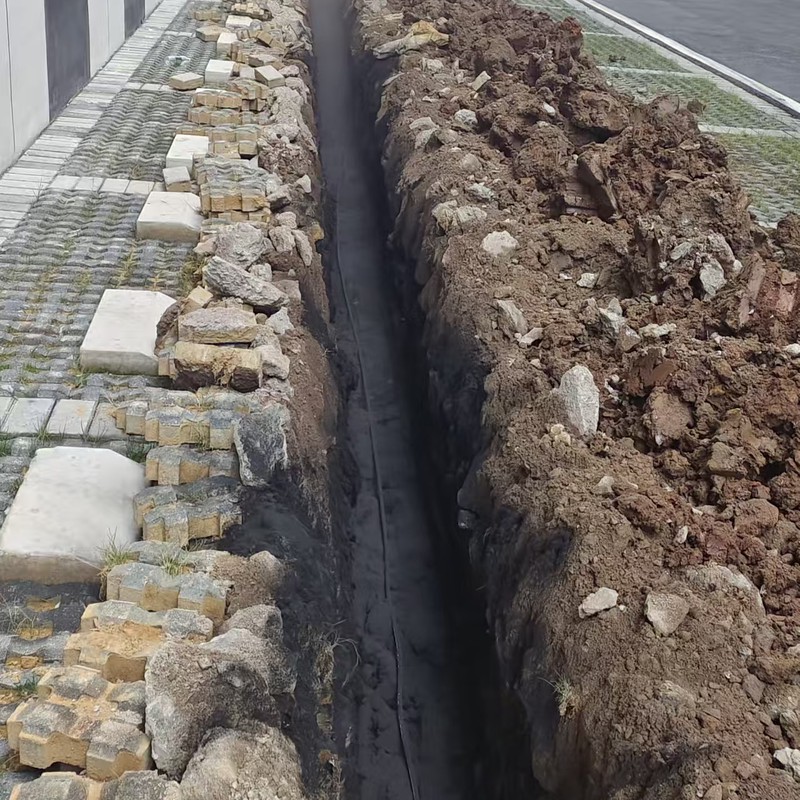

1. 地网结构

• 形式：独立环形地网 + 垂直接地极
• 埋深：≥ 0.8m
• 与其他地网距离：≥ 5m

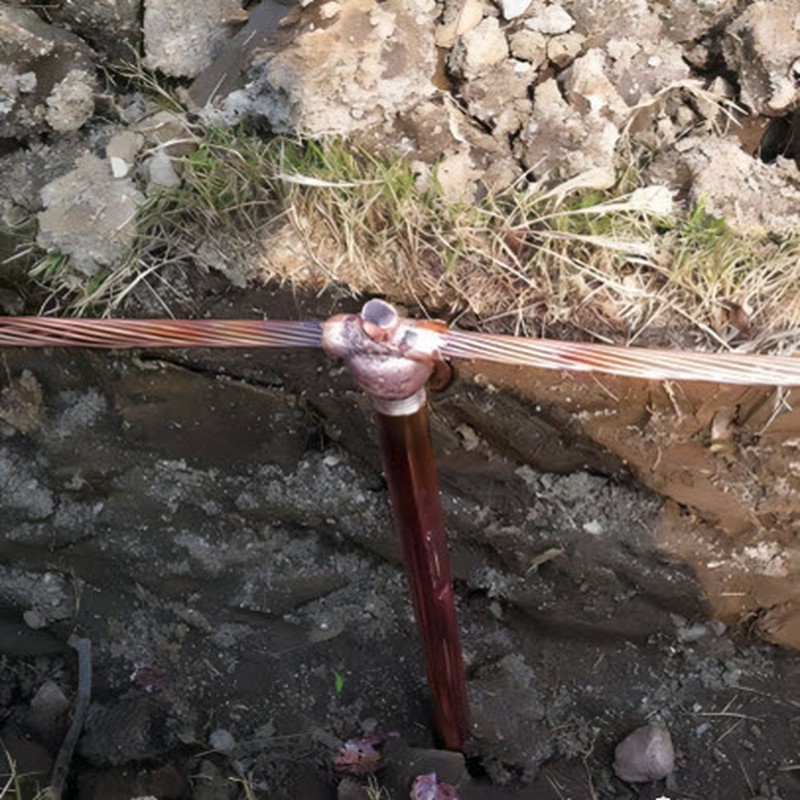

• 材料：< >水平接地体：T2 铜排 40×4mm 或铜包钢扁钢垂直接地极：铜包钢 / 离子接地极连接：放热焊接（火泥熔接），严禁普通电焊设零电位专用铜排：< >规格：TMY 50×5mm 紫铜排安装：绝缘支架，与大地绝缘安装，只在唯一一点引至室外地网所有设备零电位线全部接到这块铜排，不直接接地。

3. 接地线规范

• 截面：≥25mm² 多股铜芯软线

  加速器、P4 实验室建议 ≥70~95mm²
• 敷设：单独穿管 / 单独桥架，不与动力线同槽
• 走向：最短路径，无直角弯折

4. 高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-等电位施工-零电位核心

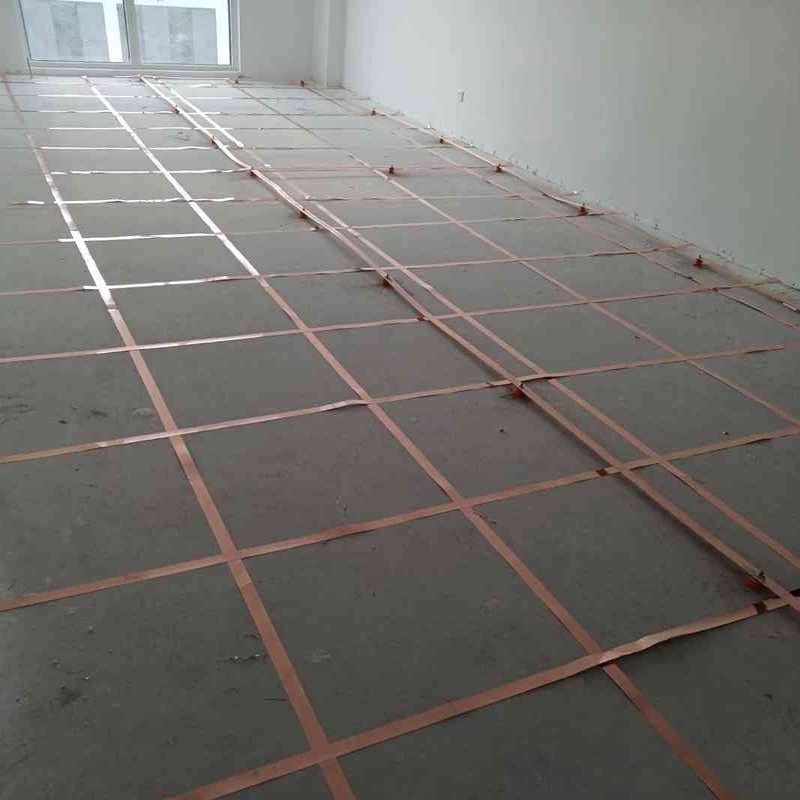

• 地面 / 墙面铜带网格
• 金属门窗、设备外壳、屏蔽体、支架、管道

  全部接到等电位排 → 零电位母排 → 零电位地网

  保证：室内任意两点电位差 ≈ 0V

5. 高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-隔离措施

• 零电位地网外围可做绝缘隔离层，防止杂散电流窜入
• 引上线穿绝缘套管，避免与结构钢筋接触

四、高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-零电位地线 验收指标

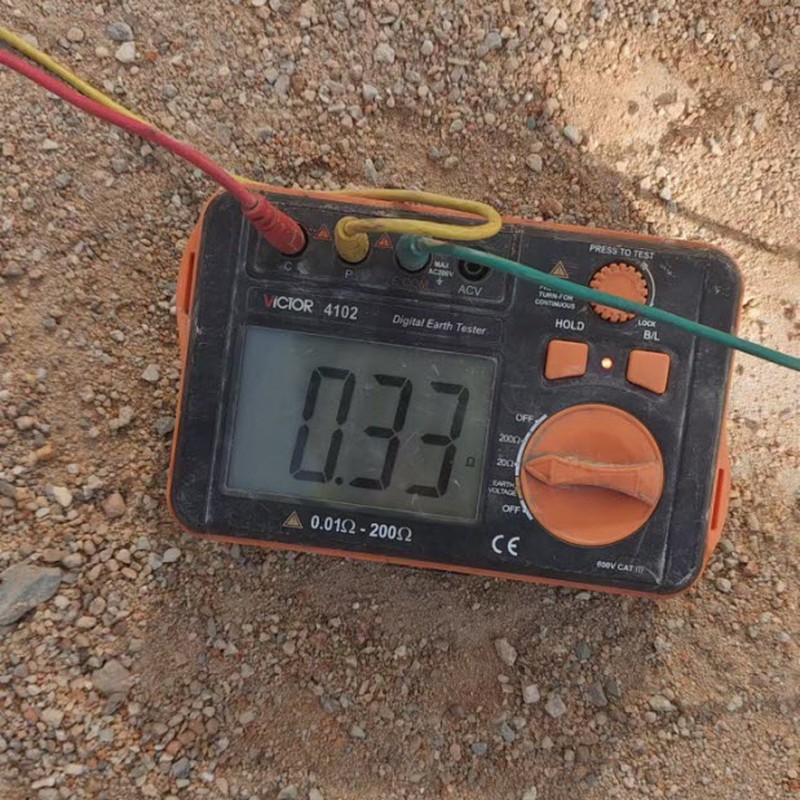

1. 接地电阻 ≤ 0.5Ω
2. 零电位母排与地网 导通良好，无断点
3. 室内等电位任意两点间 接触电阻 ≤ 0.1Ω
4. 无多点接地、无混接、无串接
5. 焊接点无虚焊、无腐蚀、做防腐处理

五、高端场景如P4实验室， 电离加速器、电镜等做独立零电位地-与普通地线最关键区别

• 普通保护地：为了安全、泄流
• 零电位地：为了基准、稳定、无干扰、等电位
• P4 实验室 + 电离加速器 = 必须做独立零电位地
