实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工
实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-核心设计依据与电阻要求

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工- 主要规范

• 《科研建筑设计标准》JGJ 91-2019（实验室接地核心规范）
• 《建筑物防雷设计规范》GB 50057
• 《电气装置安装工程 接地装置施工及验收规范》GB 50169

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工- 接地电阻指标（关键）

• 普通实验室工作接地：≤4Ω
• 精密仪器 / 电子实验室（共用接地）：≤1Ω
• 防静电 / 特殊工艺接地：≤0.5Ω
• 防雷接地：按 GB 50057 执行（通常≤10Ω）

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工- 接地系统分类（实验室常用）

• 工艺工作接地：仪器信号地、电源地、屏蔽地
• 保护接地：设备外壳、金属构架、管道
• 防静电接地：工作台、地板、人体静电释放
• 防雷接地：屋面、设备、管线防雷
• 等电位连接：消除室内电位差，防电击与干扰

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-接地系统方案

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 共用接地网（优先）

• 所有接地（工作、保护、防静电、防雷）共用一组接地装置，电阻≤1Ω
• 防雷接地单独设置时，需做防反击隔离（如埋深差、间距≥3m）

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 接地拓扑（按频率）

• 低频（≤30kHz）：单点接地（S 形）
• 高频（＞300kHz）：多点接地（M 形）
• 中频段（30kHz～300kHz）：等电位接地平面 + 单点汇接

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-接地体与材料选型（施工标准）

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 垂直接地极（人工接地极）

• 材料：铜包钢接地棒（φ50mm，长度 2.5m/3m）或纯铜离子接地极
• 间距：≥5m（避免屏蔽效应）
• 埋深：≥0.8m（冻土层以下）
• 布置：环形 / 矩形网格，均匀分布

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 水平接地体（接地网）

• 材料：40×4mm 热镀锌扁钢 或 φ16 铜覆钢圆线 或 50mm² 铜绞线
• 埋深：≥0.8m

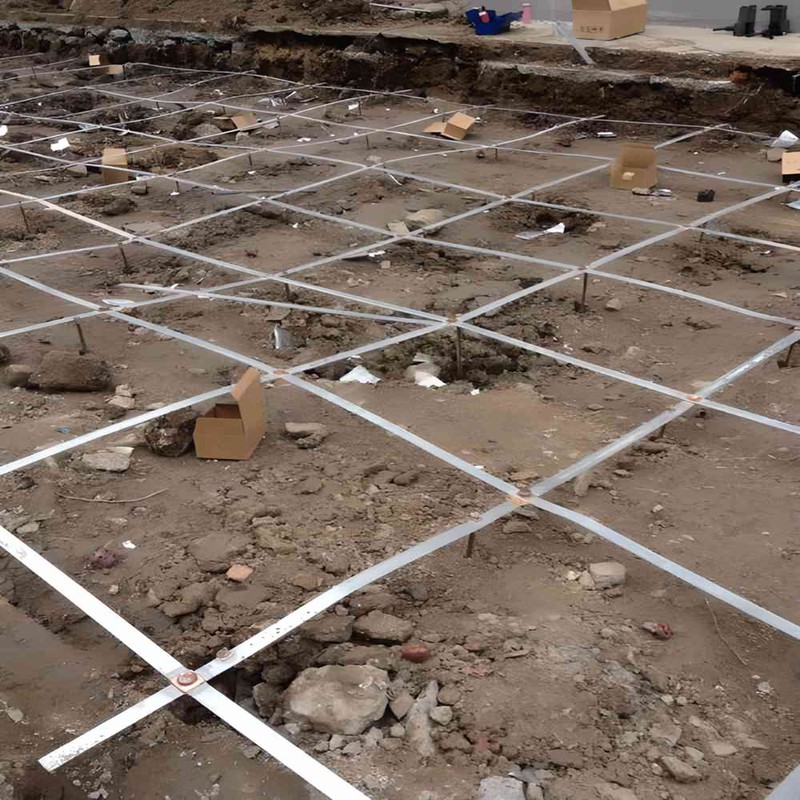

• 网格：实验室区域建议6m×6m或4m×4m，精密区加密

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 室内等电位连接（关键）

• 主等电位排（MEB）：50×5mm 铜排，引至室外接地网
• 局部等电位排（LEB）：30×3mm 铜排，按房间 / 区域布置
• 等电位网格：实验室地面 / 墙面做600×600mm 铜排网格，所有金属构件多点连接

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 设备接地线（工艺接地）

• 精密仪器：独立接地线，≥6mm² 多股铜芯线，长度≤15m，避免环路
• 机柜 / 机架：≥16mm² 铜芯线，多点接地
• 防静电地板：铜箔网格与 LEB 可靠连接

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-施工工艺要点（可直接照做）

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 接地极施工

• 垂直接地极：机械打入或钻孔埋设，确保与土壤紧密接触

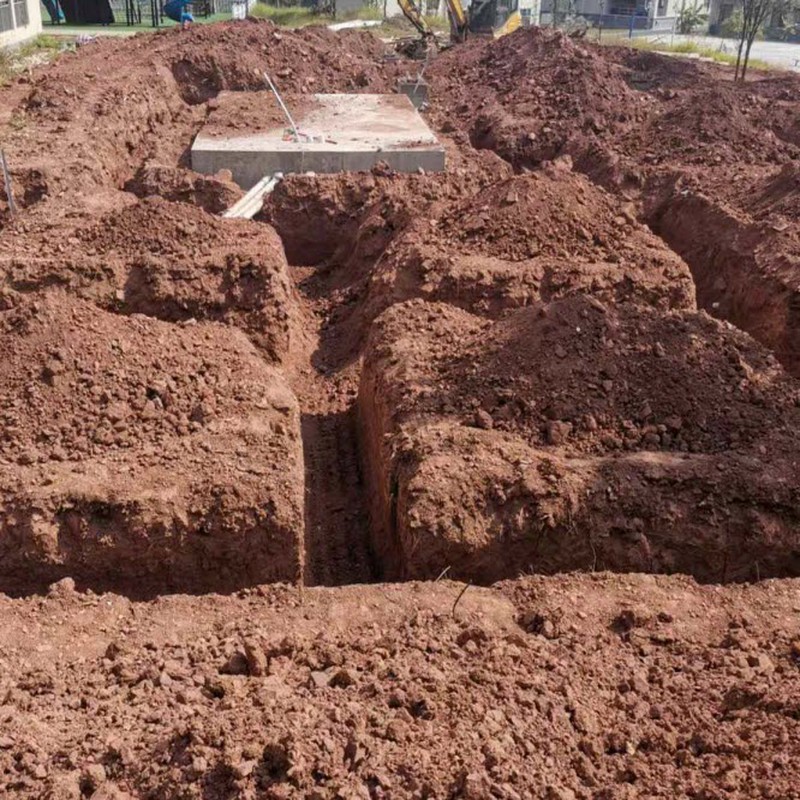

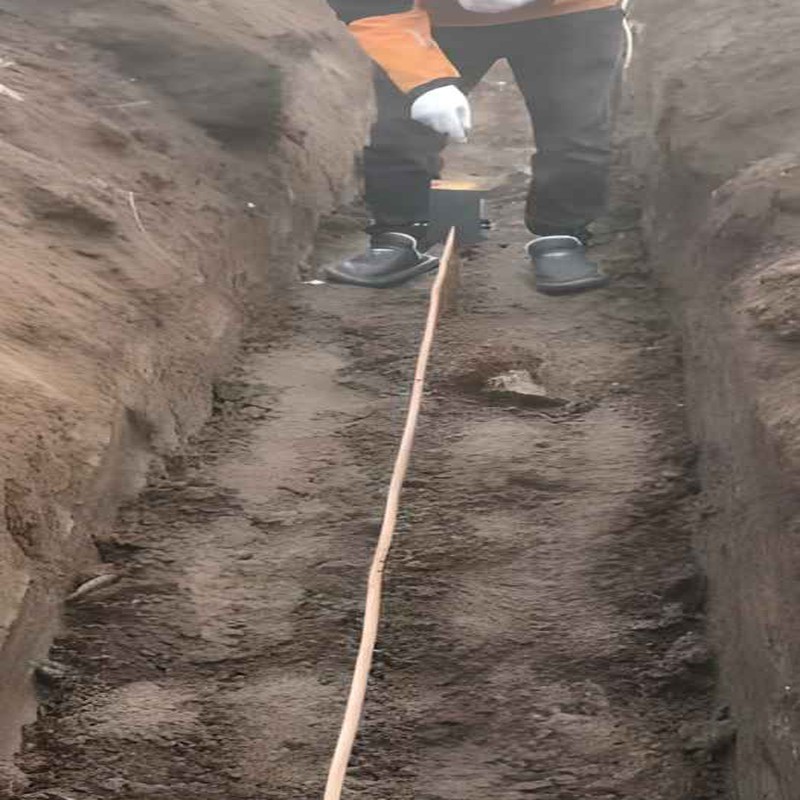

• 水平接地体：开挖沟槽，敷设后回填夯实，严禁石块 / 杂物
• 焊接：
  • 钢材：搭接长度≥2 倍扁钢宽度（3 面焊）或6 倍圆钢直径（双面焊）

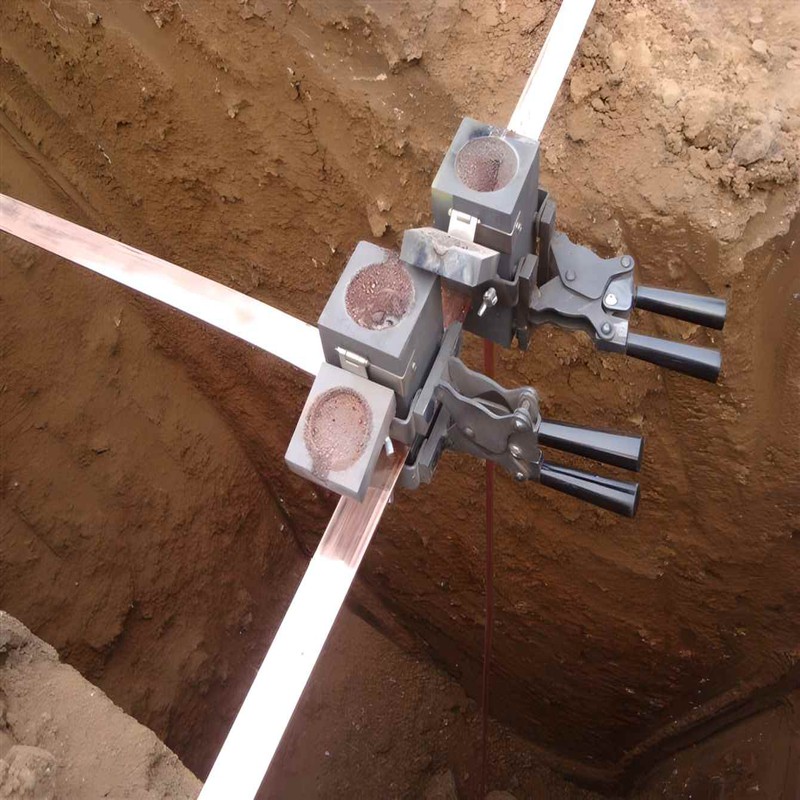

  • 铜材 / 铜钢：放热焊接（最可靠），严禁普通电弧焊

• 防腐：焊接点做沥青漆 / 防腐胶带，铜材可镀锡

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工 降阻措施（高土壤电阻率地区）

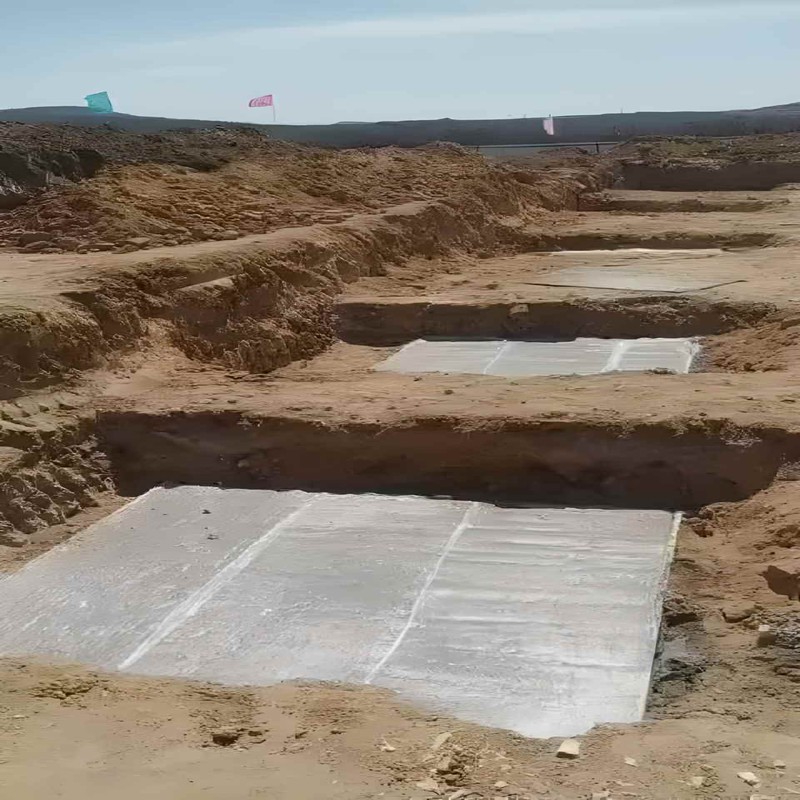

• 长效降阻剂：包裹接地体，电阻率≤0.5Ω·m
• 离子接地极：深井灌注导电填料（如煅烧石油焦炭）
• 换土 / 外引接地：将接地网延伸至低阻区域

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 室内布线与连接

• 接地干线：沿墙 / 吊顶明敷或穿管暗敷，支持件间距：水平 1m，垂直 1.5～3m
• 等电位连接：金属管道、桥架、设备外壳、屏蔽层就近多点接 LEB
• 标识：接地母线刷黄绿双色漆，接地极 / 连接点做永久标识

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-验收标准

1. 接地电阻测试：用接地电阻测试仪，工频电阻符合设计值（≤1Ω/≤0.5Ω）
2. 连接可靠性：所有焊接 / 压接点无虚焊、松动，导通良好
3. 等电位测试：任意两点间电位差≤0.1V
4. 材料与规格：截面、材质、埋深符合图纸与规范
5. 防腐与标识：防腐层完整，标识清晰

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-常见问题与对策

• 电阻不达标：加密接地极、加深埋深、用降阻剂、外引接地
• 干扰大：单点接地 + 等电位网格 + 屏蔽层双端接地
• 腐蚀快：优先铜材 / 铜包钢，焊接点加强防腐

实验室-科研院所研究中心工艺接地工程-0.5欧姆1欧姆接地-交付物：实验室工艺接地工程施工方案

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 工程概况

• 项目名称、地点、实验室类型、接地电阻要求（如≤1Ω）
• 接地系统：共用接地网 + 室内等电位连接

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 设计参数

• 土壤电阻率：实测值（如 ρ=100Ω・m）
• 接地网形式：环形 + 网格，垂直接地极 N 根
• 等电位：MEB+LEB + 地面铜排网格

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 材料清单

• 垂直接地极：铜包钢 φ50×2500mm，XX 根
• 水平接地体：40×4 热镀锌扁钢，XX 米
• 室内铜排：50×5、30×3，XX 米
• 接地线：6mm²、16mm² 多股铜芯线，XX 米
• 辅料：降阻剂、放热焊粉、防腐材料

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 施工工序

1. 测量放线 → 2. 接地极 / 接地网开挖 → 3. 接地极安装 → 4. 水平接地体敷设焊接 → 5. 回填夯实 → 6. 室内 MEB/LEB 安装 → 7. 等电位网格施工 → 8. 设备接地连接 → 9. 电阻测试 → 10. 验收

实验室仪器工作接地、保护接地、防静电接地、等电位联结及共用接地系统施工. 质量与安全

• 执行 GB 50169，焊接、埋深、电阻达标
• 施工安全：用电、开挖、机械操作规范
