深圳EMC屏蔽暗室GB/T 17626.3射频辐射抗扰度测试 屏蔽室精密接地施工工序与场地合规方案

深圳南山、宝安、龙华、龙岗聚集海量通信设备、车载电子、无人机、工控仪器研发企业与第三方检测机构，GB/T 17626.3射频电磁场辐射抗扰度试验（等同IEC 61000-4-3）是产品型式试验、车载电子AEC-Q100认证核心项目。试验依靠屏蔽暗室、射频发射天线、连续接地参考平面模拟空间射频电磁场干扰，考核受试设备在高频辐射场下持续运行稳定性。大量新建EMC实验室遇到场地确认难题：同一样品多次测试结果离散、辐射抗扰度临界点反复漂移，排除仪器与吸波材料因素后，根源大多来自屏蔽室接地系统不满足标准规范。

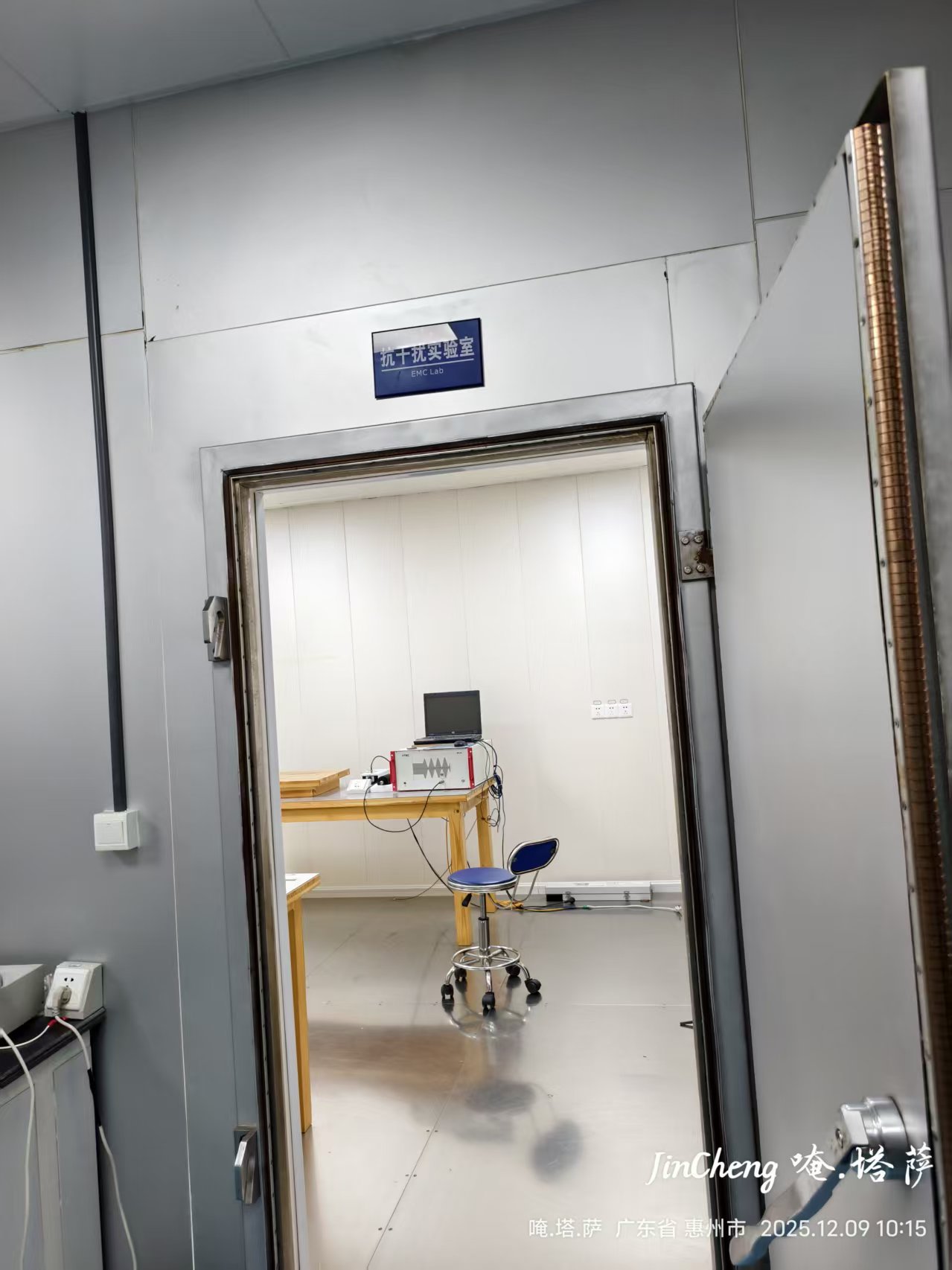

场地建设严格遵循CNAS-GL53:2022电磁兼容实验室场地确认指南、GB/T 12190屏蔽室屏蔽效能规范、GB 50169接地施工规范、CISPR16试验布置要求。标准明确要求：EMC屏蔽壳体接地与仪器测试参考地功能分离，不能合并共用。很多深圳实验室建设阶段存在施工缺陷：屏蔽室壳体接地引线过长、接地网与大楼动力地连通形成地环路、参考接地平面存在接缝不连续、接地线采用天面架空布线，悬空线缆拾取空间杂波，持续抬升测试底噪，导致GB/T 17626.3辐射抗扰度测试重复性不达标，无法通过CNAS场地评审。

接地分级硬性指标：厂区普通保护接地阻值＜4Ω，仅用于屏蔽壳体安全防护；3m/10m半电波暗室、射频屏蔽实验室必须建设独立隔离精密接地系统，接地电阻＜1Ω，为射频测试提供纯净零电位参考基准。整套接地工程标准化施工工序：第一步现场土壤电阻率勘测，结合深圳丘陵、填海区地质特性规划接地极布局；第二步划定独立接地区域，与建筑防雷地、动力接地保持安全间距；第三步开挖沟槽，敷设连续接地汇流扁铜；第四步接地极埋设、放热焊接可靠连接；第五步屏蔽室壳体、暗室GRP参考地平面、测试工装全域等电位联结；第六步回填降阻介质，分层夯实；第七步完工开展接地电阻持续复测，长期监控阻值稳定性。

施工管控重点：参考接地平面铜板/铜箔接缝必须可靠搭接；所有仪器接地线紧贴地面敷设，严禁长距离架空走线；屏蔽室滤波器外壳就近接地，缩短引线长度，抑制高频共模干扰。填海区域土壤含盐量高，必须选用防腐接地材料，避免接地极快速腐蚀造成阻值逐年上升。

惠州市惠发科技有限公司面向深圳全域跨区域承接EMC屏蔽暗室接地工程项目，覆盖南山、宝安、龙华、龙岗、光明、坪山各大高新产业园。核心业务：EMC屏蔽室接地新建改造、半电波暗室GRP参考接地平面铺设、独立1Ω精密接地网施工、老旧实验室接地隐患排查、屏蔽室等电位系统建设、接地电阻定期检测。针对性解决深圳射频实验室GB/T 17626.3测试底噪偏高、CNAS场地确认受阻等工程难题。

适配服务场景：第三方CNAS认可EMC实验室、车载电子研发屏蔽暗室、通信射频测试实验室、新能源企业内部摸底测试场地、GTEM小室接地改造。工程团队拥有众多屏蔽暗室落地案例，熟悉深圳工业园区施工管理要求，可配合暗室建设总包单位同步进场施工，同步完成接地验收。

惠发科技提供勘测、方案设计、现场施工、竣工资料交付一站式服务，竣工完整资料可直接用于CNAS实验室评审、客户体系稽核。规范可靠的接地体系，能够有效消除地电位差干扰，稳定保障GB/T 17626.3射频电磁场辐射抗扰度测试数据一致性，帮助深圳高新技术企业缩短产品认证周期。技术咨询热线：段工 13923623651
