铁路综合接地系统 通号(2016)9301
四、设计原则
1.接地安装位置及方式不得侵入铁路建筑限界。
2.接地安装方式不得影响路基、桥梁、随道、轨道、站台、声屏障等结构性能。3接地安装位置和方式应便于现场维护。
4.接地安装材料应符合环保、节能要求。
5.接地钢筋焊接施工应符合有关施工安全技术规程及防火规范规定。
五、主要技术要求
1.综合接地系统应遵循等电位连接的原则，并应符合下列规定:
(1)接触网支柱、距接触网带电部分5m范围以内的金属结构物和电气设备必须接入综合接地系统。
(2)距贯通地线20m范围以内的铁路建筑物构筑物的接地装置应与综合接地系统等电位连接。
2,贯通地线敷设应平顺，不得形成环状;外护套无损伤、变形。贯通地线连接处应采用防
腐措施，可缠绕防腐胶带处理。
3.敷设在电绩槽内的贯通地线与通信信号电绩之间应采取物理隔离措施，
4.应优先利用桥梁、道、接网支柱基础等结构物内的非预应力结构钢筋作为自然接地体，或可增加专用的接地钢筋，并符合下列规定:
(1)桥梁地段，柱基础桥墩利用构筑物内的非预应力结构钢筋作为接地体，明挖基础桥墩在基底底面设1层钢筋网作为水平接地体。
(2)随道地段，利用初期支护错杆、钢架、钢筋网或底板钢筋作为接地体，全封闭衬砌队道在仰拱填充层内设置钢筋网作为隧道接地体。
(3)路基地身，利用接种双支种基型内的非他应力结构钢筋作为接地体。当接的网支种基础内没有非预应力结构钢筋时应增设专用接地钢筋。
5.接地喝子的设置应便于设备、设施就近接入综合接地系统及工程实族，并符合下列规定(1)接地操子应直接灌注在电影槽或其他混凝土制品中，拆模后的接地端子面应与湿凝士面齐平或高出不大于5mm
(2)施工后的接地端子孔塞应完整，端子孔内无异物堵塞。
6.接地连接线的安装应符合下列规定
(1)电力及电力引供电等强电设备、设的接地连接线不得进入通信信号机内。

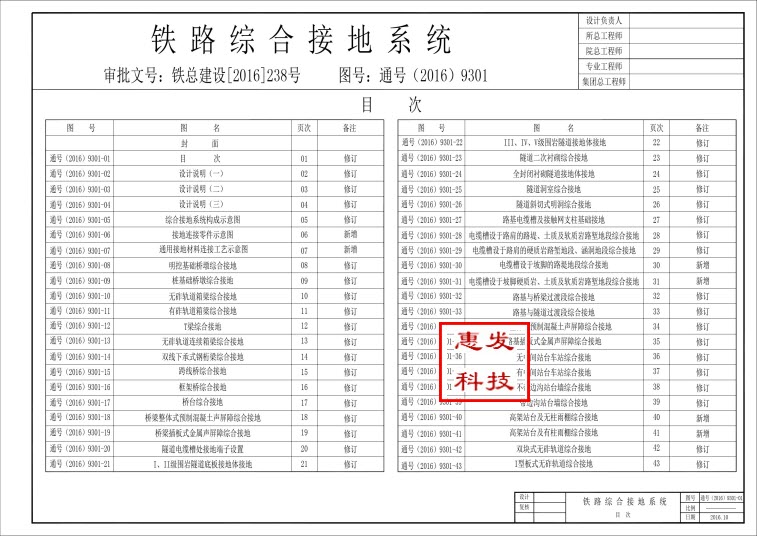

通号(2016)g301-02 设计说明(一) 0 修订
通号(2016)9301-0 设计说明(二) 0 修订
通号(2016)901-04 设计说明(三) 04 修订
通号(2016)901-05 综合接地系统构成示意图 05 修订
通号(2016)9301-06 接地连接零件示意图 06 新增
通号(2016)g301-07 通用接地材料连接工艺示意图 07 新增
通号(2016)901-0 明挖基础桥最综合接地 08 修订
通号(2016)901-0 桩基础桥墩综合接地 0 修订
通号(2016)g01-10 无砟轨道箱梁综合接地 10 修订
通号(2016)9301-11 有砟轨道箱梁综合接地 l 修订
通号(2016)g901-12 t梁综合接地 12 修订
通号(2016)901-13 无昨轨道连续箱梁综合接地 13 修订
通号(2016)g30l-14 双线下承式钢桁梁综合接地 4 修订
通号(2016)9301-15 跨线桥综合接地 15 修订
通号(2016)901-16 框架桥综合安地 16 修订
通号(2016)901-17 桥台综合接地 1 修订
通号(2016)g301-18 桥梁整体式预制混凝土声屏障综合接地 18 修订
通号(2016)9301-19 桥梁插板式金属声屏障综合接地 19 修订
通号(2016)901-20 隧道电缆槽处接地端子设置 20 修订
通号(2016)901-21 i、ii级围岩隧道底板接地体接地 21 修订
