惠州周边实验室工业CT独立地线工程
惠州周边实验室工业CT独立地线工程
工业 CT 实验室独立地线（独立接地）工程，核心要求是：电阻 ≤ 1Ω（多数厂商要求 ≤ 0.5Ω）、完全独立、单点接地、强抗干扰、高稳定。下面给你一套可直接施工、验收、交付的完整方案。
一、惠州周边实验室工业CT独立地线工程核心标准与目标（必须达标）
接地电阻：≤ 1Ω（高端工业 CT / 微焦点 CT 建议 ≤ 0.5Ω）
独立性：完全独立，不与建筑防雷、电力保护接地、其他设备地线有任何连接
等电位：CT 机房内部做局部等电位（MEB/LEB）
抗干扰：地线无环流、无杂散电流，避免图像伪影、探测器噪声
适用规范：
GB/T 36589-2018 工业 CT 检测（要求接地＜1Ω）
JGJ 91-2019 科研建筑设计标准
GB 50169-2016 电气装置安装工程 接地装置施工及验收规范
二、惠州周边实验室工业CT独立地线工程选址与隔离（关键第一步）
1. 选址原则
选CT 机房外墙外侧、土质湿润、无硬化、无地下管线区域
与建筑主接地网 / 防雷接地 ≥ 5～10m（越远越好，建议≥10m）
避开人行道、车道、绿化浇灌区、化粪池、污水管
埋深 ≥ 0.8m（南方）；北方 ≥ 冻土层以下 + 0.2m
2. 隔离要求
独立接地体不与任何金属构件、管道、桥架、钢筋连接
引入室内的地线穿绝缘 PVC 管，全程不与其他线管 / 桥架共槽
三、惠州周边实验室工业CT独立地线工程接地体（地网）施工方案（两种常用）
方案 A：常规铜包钢 / 纯铜地网（性价比高）
惠州周边实验室工业CT独立地线工程垂直接地极
材料：φ50mm 铜包钢 / 纯铜接地极，长度 2.5～3m
数量：3～5 根（按土壤电阻率）
间距：≥ 3～5m（避免屏蔽）
打入：垂直打入地下，顶部埋深 0.8m
惠州周边实验室工业CT独立地线工程水平接地体
材料：40×4mm 热镀锌扁钢 或 φ16mm 铜覆钢圆线
形式：环形 / 一字型连接所有垂直接地极顶部
埋深：0.6～0.8m
连接：放热焊接（火泥熔接）（严禁普通电焊 / 螺栓）
防腐：焊接点沥青漆 / 防腐胶带全包
降阻（土壤干燥 / 砂石地必做）
接地极周围回填降阻剂 + 细土（比例 1:3），分层夯实
或换土：挖出原土，换黏土 + 腐殖土 + 降阻剂混合回填
方案 B：离子接地极（高阻土壤 / 小场地首选）
材料：φ50×3000mm 离子接地极（纯铜） 1～2 根
施工：
钻孔 φ110～150mm，深 3.5m
底部铺 50mm 膨润土 / 降阻剂
放入离子极，周围填充专用回填料（焦炭粉 + 降阻剂）
注水激活（每米≥2L 去离子水）
优点：占地小、电阻稳定≤0.5Ω、寿命长
四、地线引入室内（CT 机房侧）
引出线
从地网焊接 ≥ 35mm² 多股铜绞线（黄绿双色）
穿 φ50 PVC 绝缘管 埋地引入机房，全程无接头
接地端子箱（室内）
安装专用独立接地端子箱（铜排），距 CT 设备 ≤ 2m
箱内铜排：≥ 40×4mm 纯铜排，配绝缘支架（与箱体完全绝缘）
标识：“工业 CT 独立接地 严禁触碰 / 连接其他设备”
设备端连接
CT 机身专用接地柱 → 端子箱铜排：≥ 25mm² 多股铜绞线
单点连接、严禁串接
连接：铜鼻子压接 + 力矩扳手紧固（防松），涂导电膏
五、惠州周边实验室工业CT独立地线工程CT 机房内部等电位（必做）
1.惠州周边实验室工业CT独立地线工程 局部等电位网（LEB）
用 30×3mm 铜排 在机房地面 / 墙面做600×600mm 网格
连接所有：
CT 机架、探测器、控制柜、高压发生器外壳
屏蔽室龙骨、铅板、观察窗金属框
空调外机、金属风管、金属门窗、桥架
等电位网 只与独立接地端子箱单点连接，不接其他地线
2. 惠州周边实验室工业CT独立地线工程防静电接地
地面：防静电 PVC / 环氧地坪（表面电阻 10⁶～10⁹Ω）
人员：入口设人体静电释放器（接独立地）
所有操作台面金属构件、样品车全部接等电位网
六、施工全流程（标准步骤）
勘察测土壤电阻率 → 确定极数 / 深度 / 降阻方案
定位放线 → 确保与建筑地网距离≥10m

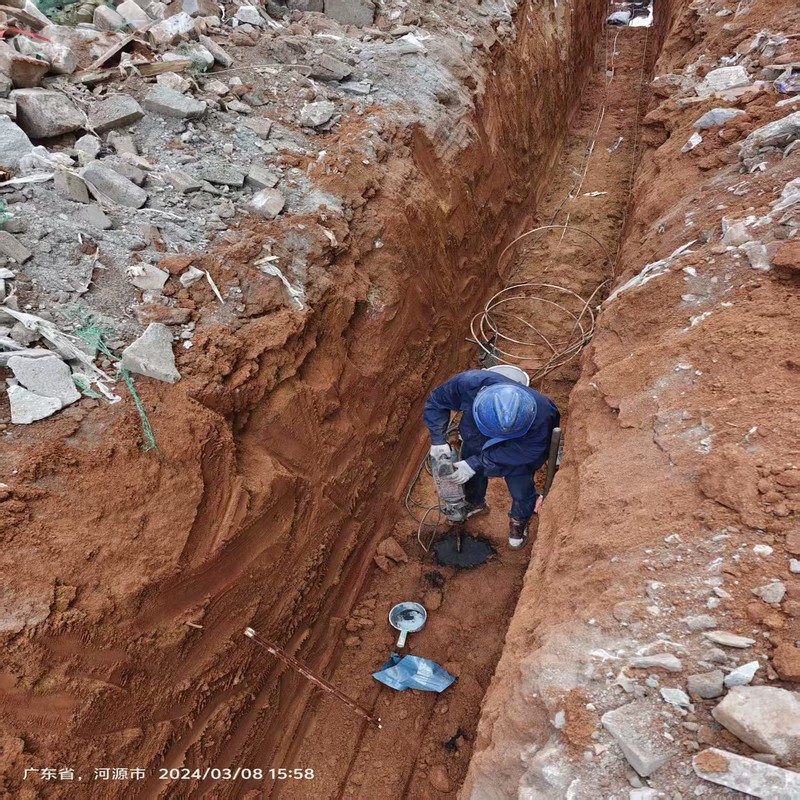

挖沟 / 钻孔 → 垂直接地极孔、水平沟
安装接地极 → 打入 / 放入、回填降阻剂
水平连接焊接 → 放热焊接、防腐
引上线穿管引入室内 → 接端子箱铜排
机房等电位施工
接地电阻测试（必须≤1Ω）
回填、恢复地面、标识
验收、出具检测报告
