惠州周边离子加速器≤0.5Ω接地工程施工方案

本施工方案专为惠州周边（惠城、仲恺、惠阳、大亚湾、博罗等）离子加速器设备量身定制，核心目标是打造接地电阻≤0.5Ω的专用接地系统，严格遵循GB 50169《电气装置安装工程接地装置施工及验收规范》、GB 18871《电离辐射防护与辐射源安全基本标准》及离子加速器设备安装专项规范，结合惠州多雨、土壤潮湿、多丘陵砂石地的地域特点，兼顾接地低阻性、抗干扰性、防腐耐用性与辐射安全，全程规避设备运行及接地失效引发的安全隐患，确保施工一次达标、通过验收，为离子加速器稳定、安全、精准运行提供可靠接地保障。

一、惠州周边离子加速器小于0.5欧姆接地工程工程核心要求

• 接地电阻：≤0.5Ω（离子加速器专用刚性标准，无协商空间，干燥天气、设备满负荷运行时复测仍需达标）；
• 独立性：完全独立于建筑防雷接地、强电保护接地、消防接地、管道接地，与各类非专用接地网间距≥15m，杜绝杂散电流、地环路干扰，避免影响加速器束流稳定性；
• 接地方式：单点接地、全程无接头，室内外绝缘分区布置，确保加速器核心部件（加速管、偏转磁铁、真空系统）电位统一，无电位差干扰；
• 适配性：适配惠州潮湿土壤、多雷雨、多台风气候，做好双重防腐、防浸泡、防冲刷、防晃动处理，确保长期运行接地电阻稳定，无锈蚀、断裂失效隐患；
• 安全性：接地系统与离子加速器外壳、屏蔽体、控制台、高压电源、束流监测设备、真空系统可靠连接，快速泄放静电、感应电及异常电流，规避辐射泄漏、设备损坏及人员触电关联隐患。

二、惠州周边离子加速器小于0.5欧姆接地工程适用范围

三、惠州周边离子加速器小于0.5欧姆接地工程前期准备

1. 场地勘察与选址（核心前提）

• 选址原则：优先选择离子加速器机房外墙外侧3-5m处，土质湿润、无硬化、无地下管线（避开污水管、化粪池、电缆沟、绿化喷淋管），远离人员活动密集区域及强电磁干扰源；
• 间距要求：独立接地网与建筑主接地网、防雷接地网间距≥15m，与离子加速器屏蔽体基础≥2m，与高压电源设备间距≥3m，避免干扰束流监测精度及设备运行稳定性；
• 埋深要求：结合惠州气候特点，接地体埋深≥1.0m（较常规接地加深，规避雨水冲刷、土壤沉降导致的接地失效），山区砂石地可加深至1.2m，确保接地体处于稳定湿润土层，降低土壤电阻率。

2. 材料选型（适配≤0.5Ω电阻+惠州潮湿环境+加速器特性）

四、惠州周边离子加速器小于0.5欧姆接地工程标准施工流程

1. 室外独立接地网施工（核心环节，决定电阻是否达标）

1. 挖沟放线：按设计尺寸开挖接地沟，宽度40-50cm、深度≥1.0m，沟底平整，铺15cm细土（避免石块、杂物划伤接地体，影响导电性能，降低接触电阻）；

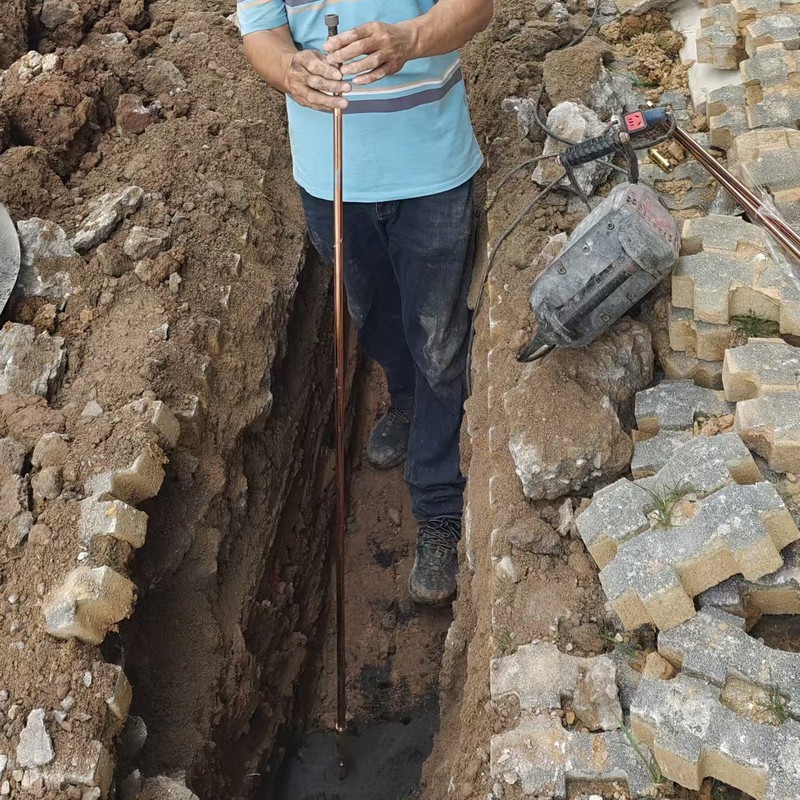

2. 垂直接地极安装：按间距4m布置垂直接地极，采用钻孔植入法（钻孔φ150mm，深度3.8m），底部铺5cm离子降阻剂，植入后周围填充专用回填料（焦炭粉+降阻剂），分层夯实，顶部与水平接地体平齐，确保接地极与土壤充分接触；
3. 水平接地体连接：采用放热焊接（唯一可靠连接方式，严禁螺栓连接、普通电焊），铜排搭接长度≥2倍宽度、三面施焊，铜覆钢圆线搭接≥6倍直径、双面施焊，焊接点饱满无虚焊、无咬肉，敲除药皮后清理干净；
4. 降阻处理：接地网周围全面回填离子型降阻剂，厚度≥10cm，与细土按1:2比例混合，分层夯实，确保接地体与土壤充分接触，快速降低接地电阻至≤0.5Ω；惠州砂石地可适当增加降阻剂用量，必要时增设2-3根垂直接地极，确保电阻稳定；
5. 防腐处理：焊接点敲除药皮后，先刷2遍耐潮湿防锈漆，再刷2遍沥青防腐漆（双重防腐），铜排、接地极外露部分全部包裹防腐层，引上线与接地网连接处做好密封处理，避免惠州多雨、潮湿环境导致锈蚀；
6. 回填与防护：用细土分层夯实接地沟，地面做排水坡（避免雨水冲刷沉降），在接地网区域设置警示标识，严禁碾压、挖掘、堆放杂物，同时做好防台风防护，避免地面沉降导致接地体断裂。

2. 室内接地系统安装（防干扰，保安全，适配加速器特性）

1. 引上线敷设：从室外接地网焊接引出50mm²黄绿双色铜绞线，穿φ63mm PVC绝缘管埋地引入离子加速器机房，全程无接头、不与其他管线（强电、通讯、冷却水管）共槽、不接触金属构件，敷设路径尽量短而直，降低线阻，避开加速器核心部件干扰区域；
2. 专用接地端子箱安装：在离子加速器机房屏蔽体外侧安装专用独立接地端子箱，内置50×5mm纯铜排，采用全绝缘支架固定（与箱体完全绝缘），张贴“离子加速器独立接地（≤0.5Ω）· 严禁搭接任何其他设备”警示标识，端子箱做好防水、防尘处理；
3. 设备连接：离子加速器加速管、偏转磁铁、真空系统、高压电源、控制台、束流监测设备的专用接地柱，分别用35mm²镀锡铜绞线单独连接至端子箱铜排，实行单点连接、严禁串接，连接部位压接铜鼻子、涂导电膏、双螺母防松，确保接触电阻≤0.03Ω，避免接触不良产生干扰；
4. 室内绝缘处理：端子箱铜排、连接线全程与强电线路、金属桥架、墙体、加速器屏蔽体绝缘，避免产生杂散电流，干扰离子加速器束流稳定性及监测精度，连接线固定牢固，避免台风天气晃动导致连接失效。

3. 等电位联结（辅助保障，杜绝电位差，适配加速器安全要求）

五、惠州本地施工注意事项（关键适配，确保长期达标）

• 电阻控制：施工全过程同步监测接地电阻，每完成一个接地单元（垂直接地极+水平连接），用精密接地电阻测试仪检测，确保每一步电阻达标，最终整体电阻≤0.5Ω；干燥天气（雨后3天）、设备满负荷运行时复测，避免雨水、设备运行干扰电阻检测精度；
• 防潮防腐：所有接地材料、焊接点必须做双重防腐处理，每年雨季前检查一次防腐层，发现破损及时补刷；引上线PVC管接口做好密封，避免雨水渗入腐蚀导线；端子箱做好防水、防尘处理，适配惠州潮湿气候；
• 防干扰：接地引上线、室内连接线，避开强电电缆、通讯线路、加速器核心部件，间距≥1m，避免长距离平行敷设，防止杂散电流干扰离子加速器束流稳定性及监测设备精度；
• 场地防护：接地网区域、端子箱周围设置警示标识，严禁施工后碾压、挖掘，避免接地体断裂、端子松动；惠州多台风天气，引上线、端子箱、连接线做好固定，防止风吹晃动导致连接失效；
• 合规要求：施工过程中，同步做好辐射防护，避免施工人员误入辐射危险区域，施工工具、材料远离离子加速器辐射源及高压部件；施工完成后，同步提交接地电阻检测报告，配合辐射安全及设备安装验收。

六、惠州周边离子加速器小于0.5欧姆接地工程验收标准

七、惠州周边离子加速器小于0.5欧姆接地工程-严禁事项（一踩就不合格，规避安全隐患）

• ❌ 接地电阻未达到≤0.5Ω，未做补充降阻处理即回填；
• ❌ 独立接地网与建筑防雷、强电PE等接地系统连通，或间距不足15m；
• ❌ 采用螺栓连接、普通电焊代替放热焊接，或焊接点不做防腐处理；
• ❌ 接地引上线有接头、与强电电缆共槽，或未穿绝缘管、接口未密封；
• ❌ 设备接地采用串接方式，或连接部位松动、未涂导电膏、未用镀锡铜鼻子；
• ❌ 接地体埋深不足1.0m，或回填石块、建筑垃圾，导致接地电阻不稳定；
• ❌ 等电位联结遗漏金属构件，或与其他接地系统连通，影响加速器运行稳定性。

八、惠州周边离子加速器小于0.5欧姆接地工程后期维护（适配惠州气候，确保长期稳定，适配加速器运行要求）

1. 每3个月：检查接地引上线、端子箱连接部位是否松动，标识是否清晰，连接线固定是否牢固，适配台风天气维护需求；
2. 每6个月：检查防腐层是否破损、接地体是否裸露，及时补刷防腐漆、回填细土；检查端子箱防水防尘情况，清理杂物；
3. 每年雷雨前（4月前）：复测接地电阻，若电阻超标，及时补充降阻剂、检查接地体及连接部位；
4. 每年雨季过后：检查接地沟是否有沉降、冲刷，及时回填夯实，确保接地体稳定；检查引上线PVC管是否破损、密封是否完好；
5. 离子加速器检修时：同步检查接地系统，确保设备与地线连接可靠，无松动、锈蚀，重点检查加速管、高压电源等核心部件的接地情况，避免干扰设备运行。
