惠州周边辐照装置≤0.5Ω独立地线施工方案



本施工文案专为惠州周边（惠城、仲恺、惠阳、大亚湾、博罗等）辐照装置（钴源辐照、电子束辐照等）量身定制，核心目标是打造电阻≤0.5Ω的独立专用地线，严格遵循GB 50169《电气装置安装工程接地装置施工及验收规范》、GB 18871《电离辐射防护与辐射源安全基本标准》，结合惠州多雨、土壤潮湿、多丘陵砂石地的地域特点，兼顾接地可靠性、抗干扰性与防腐耐用性，全程规避辐射安全隐患，确保施工一次达标、通过验收，为辐照装置稳定、安全运行提供接地保障。



- 接地电阻：≤0.5Ω（辐照装置专用刚性标准，无协商空间，干燥天气复测仍需达标）；



- 独立性：完全独立于建筑防雷接地、强电保护接地、消防接地、管道接地，与各类非专用接地网间距≥15m，杜绝杂散电流、地环路干扰；



- 接地方式：单点接地、全程无接头，室内外绝缘分区布置，避免辐射设备运行时产生电位差；



- 适配性：适配惠州潮湿土壤、多雷雨气候，做好双重防腐、防浸泡、防冲刷处理，确保长期运行接地电阻稳定，无锈蚀失效隐患；



- 安全性：接地系统与辐照装置外壳、屏蔽体、控制台、辐射监测设备可靠连接，快速泄放静电、感应电，规避辐射泄漏关联隐患。





惠州周边各类工业辐照装置，包括钴-60辐照装置、电子束辐照装置、γ射线辐照装置，以及配套的辐射屏蔽体、剂量监测设备、控制系统、高压发生器等相关金属构件的独立地线施工、安装、检测与验收。



1. 场地勘察与选址（核心前提）



- 选址原则：优先选择辐照装置机房外墙外侧3-5m处，土质湿润、无硬化、无地下管线（避开污水管、化粪池、电缆沟、绿化喷淋管），远离人员活动密集区域；



- 间距要求：独立接地网与建筑主接地网、防雷接地网间距≥15m，与辐照装置屏蔽体基础≥2m，避免干扰辐射监测设备精度；



- 埋深要求：结合惠州气候特点，接地体埋深≥1.0m（较常规接地加深，规避雨水冲刷、土壤沉降导致的接地失效），山区砂石地可加深至1.2m，确保接地体处于稳定湿润土层。



2. 材料选型（适配≤0.5Ω电阻+惠州潮湿环境）

材料选用核心原则：低电阻、高防腐、抗潮湿，所有材料均符合国家电气接地标准，优先选用铜质材料，确保接地电阻长期稳定≤0.5Ω，具体配置如下：



材料名称



规格参数



用途



惠州本地适配说明



垂直接地极



φ50mm纯铜离子接地极，长度3.5m/根



室外独立接地网核心，快速泄放电流，降低接地电阻



离子接地极适配高阻土壤（惠州山区砂石地），电阻稳定，防腐性强，规避潮湿锈蚀



水平接地体



50×5mm纯铜排或φ20mm铜覆钢圆线



连接垂直接地极，形成闭合接地网，扩大接地面积



纯铜材质导电性能优，降低接触电阻，适配潮湿环境，避免热镀锌材质长期浸泡锈蚀



接地引上线



50mm²多股铜绞线（黄绿双色），绝缘层厚度≥1.5mm



连接室外接地网与室内专用接地端子箱，传导电流



粗线径降低线阻，多股柔性结构适配场地布线，绝缘层防雨水浸泡、防漏电



设备连接线



35mm²多股铜绞线，铜鼻子压接



连接室内接地端子箱与辐照装置各类设备



确保设备与地线可靠导通，无接触电阻隐患



辅助材料



专用降阻剂（离子型）、放热焊接模具/焊粉、耐潮湿防腐漆、φ63mm PVC绝缘管、绝缘支架、辐照专用接地端子箱



降阻、连接、防腐、固定、绝缘



离子型降阻剂适配惠州砂石地，快速降低电阻至≤0.5Ω；耐潮湿防腐漆抵御雨水侵蚀，延长使用寿命



1. 室外独立接地网施工（核心环节，决定电阻是否达标）

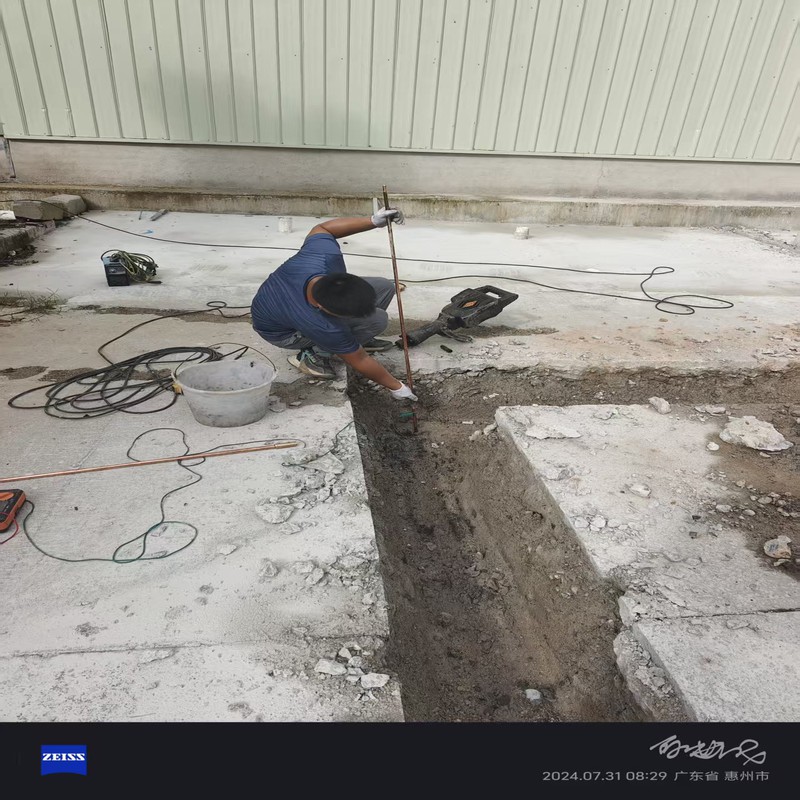

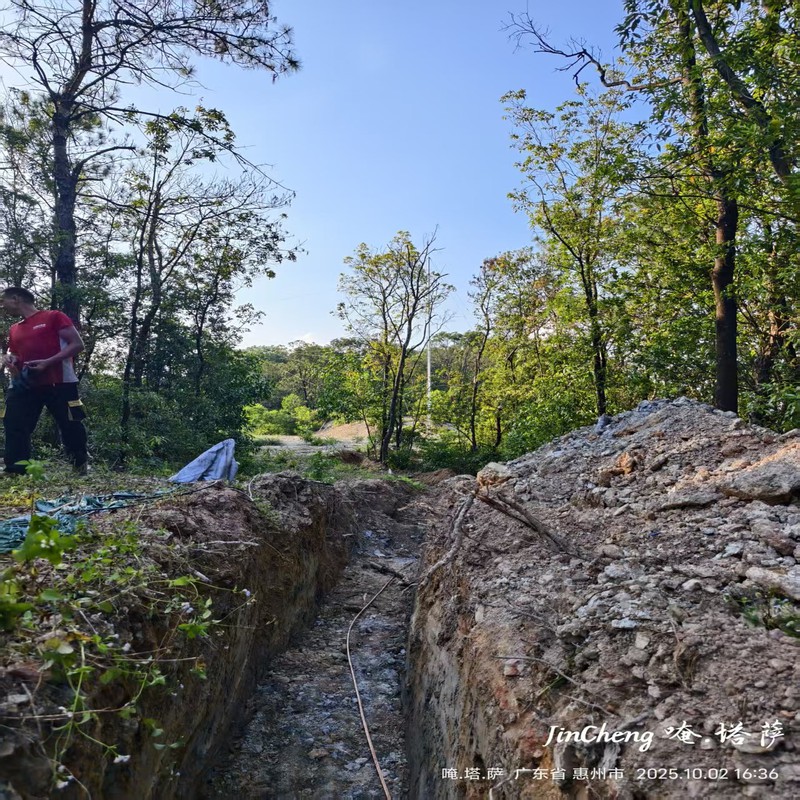

1. 挖沟放线：按设计尺寸开挖接地沟，宽度40-50cm、深度≥1.0m，沟底平整，铺15cm细土（避免石块、杂物划伤接地体，影响导电性能）；



2. 垂直接地极安装：按间距4m布置垂直接地极，采用钻孔植入法（钻孔φ150mm，深度3.8m），底部铺5cm离子降阻剂，植入后周围填充专用回填料（焦炭粉+降阻剂），分层夯实，顶部与水平接地体平齐；



3. 水平接地体连接：采用放热焊接（唯一可靠连接方式，严禁螺栓连接、普通电焊），铜排搭接长度≥2倍宽度、三面施焊，铜覆钢圆线搭接≥6倍直径、双面施焊，焊接点饱满无虚焊、无咬肉；



4. 降阻处理：接地网周围全面回填离子型降阻剂，厚度≥10cm，与细土按1:2比例混合，分层夯实，确保接地体与土壤充分接触，快速降低接地电阻至≤0.5Ω；惠州砂石地可适当增加降阻剂用量，必要时增设2-3根垂直接地极；



5. 防腐处理：焊接点敲除药皮后，先刷2遍耐潮湿防锈漆，再刷2遍沥青防腐漆（双重防腐），铜排、接地极外露部分全部包裹防腐层，避免惠州多雨、潮湿环境导致锈蚀；



6. 回填与防护：用细土分层夯实接地沟，地面做排水坡（避免雨水冲刷沉降），在接地网区域设置警示标识，严禁碾压、挖掘、堆放杂物。



2. 室内接地系统安装（防干扰，保安全）

1. 引上线敷设：从室外接地网焊接引出50mm²黄绿双色铜绞线，穿φ63mm PVC绝缘管埋地引入辐照机房，全程无接头、不与其他管线（强电、通讯）共槽、不接触金属构件，敷设路径尽量短而直，降低线阻；



2. 专用接地端子箱安装：在辐照机房屏蔽体外侧安装专用独立接地端子箱，内置50×5mm纯铜排，采用全绝缘支架固定（与箱体完全绝缘），张贴“辐照装置独立接地（≤0.5Ω）· 严禁搭接任何其他设备”警示标识；



3. 设备连接：辐照装置外壳、屏蔽体、控制台、高压发生器、辐射监测设备的专用接地柱，分别用35mm²铜绞线单独连接至端子箱铜排，实行单点连接、严禁串接，连接部位压接铜鼻子、涂导电膏、双螺母防松，确保接触电阻≤0.03Ω；



4. 室内绝缘处理：端子箱铜排、连接线全程与强电线路、金属桥架、墙体绝缘，避免产生杂散电流，干扰辐射监测设备精度。



3. 等电位联结（辅助保障，杜绝电位差）



辐照机房内所有金属构件（操作平台、栏杆、金属门窗、电缆桥架、屏蔽体龙骨），用16mm²铜绞线连接至独立接地端子箱铜排，形成局部等电位体，消除不同构件间的电位差，避免静电、感应电产生火花，规避辐射安全隐患；等电位联结严禁与其他接地系统连通。





- 电阻控制：施工全过程同步监测接地电阻，每完成一个接地单元（垂直接地极+水平连接），用接地电阻测试仪检测，确保每一步电阻达标，最终整体电阻≤0.5Ω；干燥天气（雨后3天）复测，避免雨水影响电阻检测精度；



- 防潮防腐：所有接地材料、焊接点必须做双重防腐处理，每年雨季前检查一次防腐层，发现破损及时补刷；引上线PVC管接口做好密封，避免雨水渗入腐蚀导线；



- 防干扰：接地引上线、室内连接线，避开强电电缆、通讯线路，间距≥1m，避免长距离平行敷设，防止杂散电流干扰辐照装置运行和辐射监测；



- 场地防护：接地网区域、端子箱周围设置警示标识，严禁施工后碾压、挖掘，避免接地体断裂、端子松动；惠州多台风天气，引上线、端子箱做好固定，防止风吹晃动导致连接失效；



- 合规要求：施工过程中，同步做好辐射防护，避免施工人员误入辐照危险区域，施工工具、材料远离辐射源，施工完成后，同步提交接地电阻检测报告，配合辐射安全验收。



六、惠州周边辐照装置小于0.5欧姆独立地线验收标准



验收项目



合格标准



检查方法



接地电阻



≤0.5Ω（干燥天复测仍达标），无波动



用精密接地电阻测试仪（精度≥0.01Ω）检测，多点测试取平均值



独立性



与建筑接地、防雷接地等间距≥15m，绝缘电阻≥100kΩ，无连通



目测间距+绝缘电阻测试仪检测



连接质量



放热焊接饱满，无虚焊、咬肉；连接部位压接牢固，接触电阻≤0.03Ω



目测焊接质量+导通测试仪检测



防腐与绝缘



防腐层完整无破损，引上线穿管规范，室内铜排绝缘安装



目测检查+绝缘测试



等电位联结



机房所有金属构件导通良好，均接入独立接地系统



导通测试仪检测



标识与防护



警示标识清晰规范，接地网、端子箱防护到位，无安全隐患



目测检查



-  接地电阻未达到≤0.5Ω，未做补充降阻处理即回填；



-  独立接地网与建筑防雷、强电PE等接地系统连通，或间距不足15m；



-  采用螺栓连接、普通电焊代替放热焊接，或焊接点不做防腐处理；



-  接地引上线有接头、与强电电缆共槽，或未穿绝缘管；



-  设备接地采用串接方式，或连接部位松动、未涂导电膏；



-  接地体埋深不足1.0m，或回填石块、建筑垃圾，导致接地电阻不稳定；



-  等电位联结遗漏金属构件，或与其他接地系统连通。





1. 每3个月：检查接地引上线、端子箱连接部位是否松动，标识是否清晰；



2. 每6个月：检查防腐层是否破损、接地体是否裸露，及时补刷防腐漆、回填细土；



3. 每年雷雨前（4月前）：复测接地电阻，若电阻超标，及时补充降阻剂、检查接地体；



4. 每年雨季过后：检查接地沟是否有沉降、冲刷，及时回填夯实，确保接地体稳定；



5. 辐照装置检修时：同步检查接地系统，确保设备与地线连接可靠，无松动、锈蚀。
