惠州周边MRI核磁设备独立地线工程
惠州周边MRI核磁设备独立地线工程
惠州地区 MRI 核磁独立地线（干净地 / 专用地）工程可直接施工的做法，满足1.5T/3.0T 核磁抗干扰、零伪影
一、惠州周边MRI核磁设备独立地线工程-MRI 独立地线核心要求
独立接地网，完全不与建筑防雷、强电 PE、消防、管道共地
接地电阻 ≤ 1Ω（绝大多数厂商要求 ≤ 0.5Ω）
单点接地、室内绝缘分开、无杂散电流、无地环路
引入线单根、无接头、穿绝缘管、不共桥架
二、惠州周边MRI核磁设备独立地线工程适用标准
GB 50169 电气装置接地施工验收
GB 50343 电子信息系统防雷
核磁设备厂家安装规范（GE / 西门子 / 联影等一致要求）

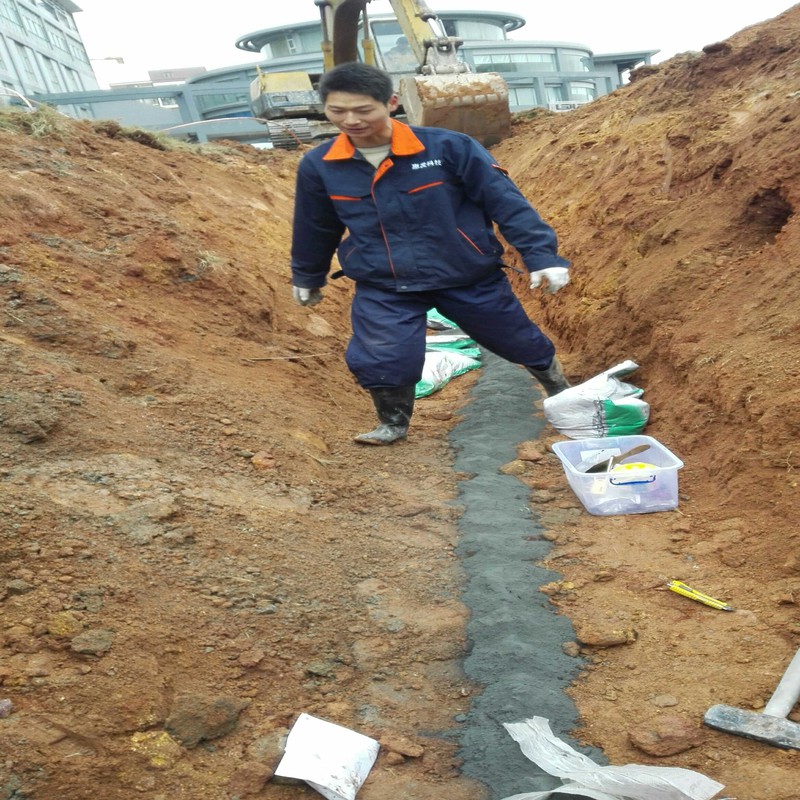

三、惠州周边MRI核磁设备独立地线工程室外独立接地体
1. 惠州周边MRI核磁设备独立地线工程选址（关键）
距 MRI 机房外墙 3～5m
距建筑主接地网 / 防雷地 ≥10m（必须）
远离化粪池、污水管、喷淋、地下电缆
埋深 ≥0.8m（惠州多雨地区标准）
2.惠州周边MRI核磁设备独立地线工程 材料配置
垂直接地极：φ50 铜包钢 3m × 3～30 根
水平接地体：40×4 热镀锌扁钢 或 φ16 铜覆钢圆钢
连接：必须放热焊接（严禁普通螺栓）
回填：降阻剂 + 细土，分层夯实
3.惠州周边MRI核磁设备独立地线工程 引出线
单根 35mm² 多股铜绞线（黄绿双色）
穿 φ50 PVC 绝缘管 埋地引入机房
全程无接头、不碰金属、不共桥架
四、惠州周边MRI核磁设备独立地线工程室内 MRI 专用接地（干净地）
1. 专用接地端子箱
安装在核磁设备机房屏蔽室墙外
箱内纯铜排 40×4mm，绝缘支架安装（与箱体完全绝缘）
标识：MRI 独立接地 严禁搭接任何其他设备
2.惠州周边MRI核磁设备独立地线工程设备端接法
核磁主接地柱 → 专用铜排：≥25mm² 铜绞线
单点连接，严禁串接
压接铜鼻子、力矩紧固、涂导电膏
3. 屏蔽室接地（另做，不混 MRI 干净地）
屏蔽壳体单独屏蔽地
屏蔽地与 MRI 独立地室内绝缘，室外共网一点连接
五、惠州周边MRI核磁设备独立地线工程等电位与抗干扰
机房做局部等电位网
连接：设备外壳、磁体支架、屏蔽龙骨、金属门窗、桥架
等电位只接 MRI 独立地单点，不接其他地线
六、惠州地区施工要点（防潮防腐）
接地体铜包钢 / 热镀锌
焊接点沥青漆双层防腐
引入线穿 PVC 管防浸泡
雨季施工先测电阻再回填
七、惠州周边MRI核磁设备独立地线工程验收标准
独立接地电阻：≤1Ω（高端 ≤0.5Ω）
与建筑地网绝缘不导通
室内铜排绝缘安装、标识清晰
引入线无接头、穿管规范
焊接饱满、防腐到位
八、惠州周边MRI核磁设备独立地线工程严禁事项
❌ MRI 地 接防雷、接强电 PE、接水管
❌ 用细铜线、铁丝、铝线
❌ 地线串接、多点接地
❌ 与强电电缆长距离平行敷设
❌ 屏蔽地与 MRI 地室内短接（形成地环路 = 图像伪影）
