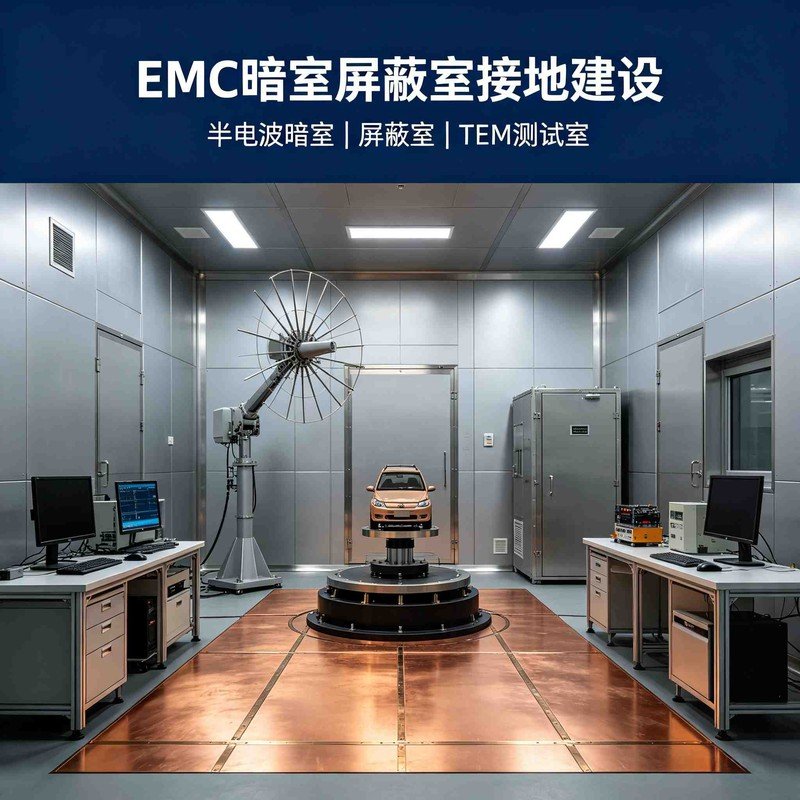

EMC半电波暗室、屏蔽室、TEM测试室是企业研发、第三方检测机构开展电磁兼容测试的核心场地，场地硬件指标、屏蔽效能、地网系统、布线方式、等电位体系，直接决定全套IEC61000抗扰度测试数据的真实性、重复性与有效性，也是CNAS场地确认、实验室年审、车企VDA6.3、IATF16949审厂的硬性考核项。绝大多数测试漂移、底噪超标、复测不一致、报告作废问题，根源不在于设备精度，而是场地接地不达标、布线违规、地网阻抗不稳定。

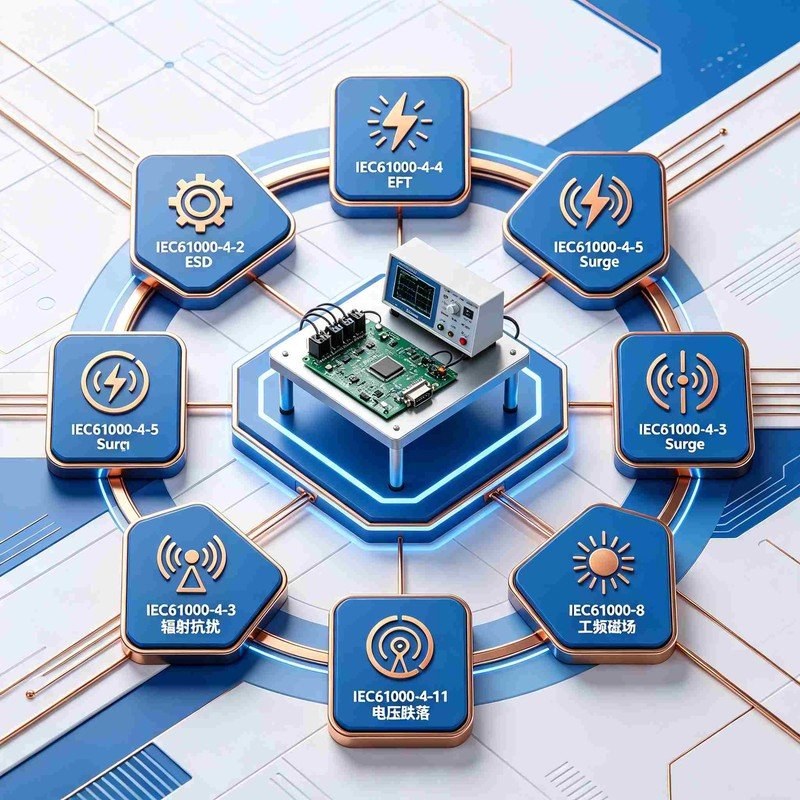

EMC实验室常规强制测试项目全部遵循 IEC61000-4 系列国际标准，包含静电、脉冲群、浪涌、辐射抗扰、电压跌落、工频磁场六大核心测试，每一项对场地接地、参考地平面、布线工艺都有专属严苛要求：

1. IEC61000-4-2 ESD静电放电（VDA车规必测）
车规产品强制要求 HBM人体模式、MM机器模式双模式测试，也是VDA6.3、IATF16949稽核重点。ESD测试极度依赖纯净零电位参考地，接地不稳、地线杂波、天面走线干扰，会直接导致静电放电基线偏移、复现性差、器件误击穿判定。

2. IEC61000-4-4 EFT电快速瞬变脉冲群
高频脉冲干扰对接地寄生电感极其敏感，地线过长、悬空走线、地网不平整，会造成脉冲群波形畸变、噪声叠加，测试结果严重失真。

3. IEC61000-4-5 Surge浪涌雷击测试
浪涌属于大能量冲击测试，要求接地回路阻抗极低、泄放速度快，地网虚接、阻值漂移会导致残压超标、测试不通过。

4. IEC61000-4-3 射频辐射抗扰测试
必须在半电波暗室或TEM屏蔽室完成，场地归一化场地衰减、场均匀性、背景噪声、参考地平面完整性，是辐射抗扰测试合格的前置硬性条件。

5. IEC61000-4-11 电压跌落与中断测试
依赖稳定保护地与工作地，地线电位波动会造成电源基准偏移，导致跌落测试数据偏差。

6. IEC61000-8 工频磁场抗扰测试
对空间电位、地网平衡度要求极高，接地不均衡、等电位缺失会引发工频磁场干扰残留。

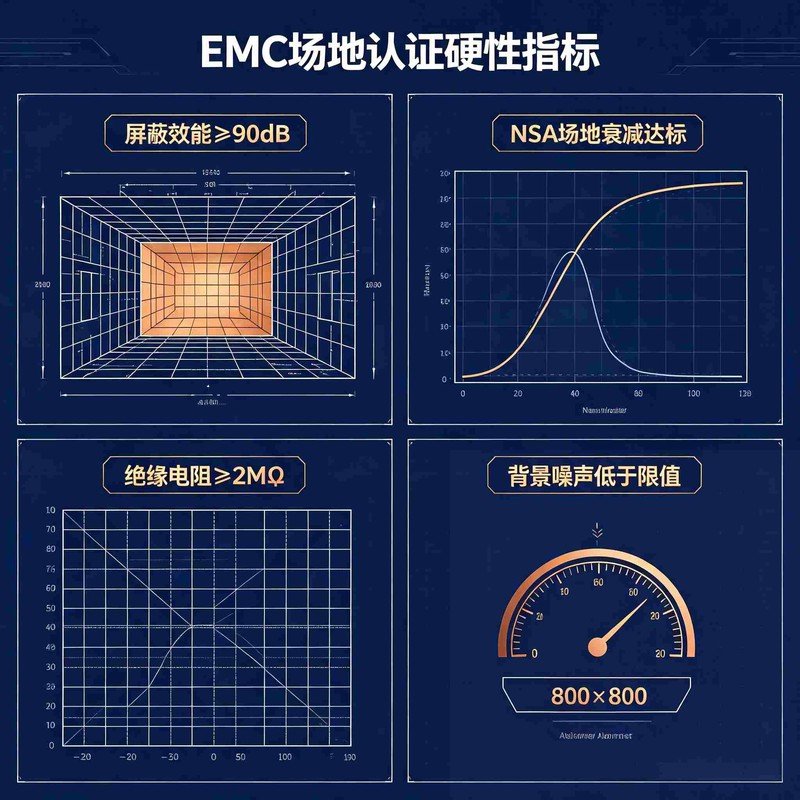

EMC暗室/屏蔽室场地认证硬性指标（CNAS-GL53:2022 强制执行）

1、屏蔽效能：14kHz~1MHz≥60dB，1MHz~1GHz≥90dB，保障外部干扰不侵入测试区域；
2、场地性能：暗室必须满足NSA归一化场地衰减、SVSWR驻波比、场均匀性达标；
3、绝缘指标：屏蔽壳体与电源系统绝缘电阻≥2MΩ；
4、环境底噪：室内电磁背景噪声低于标准限值，保证测试基线干净。

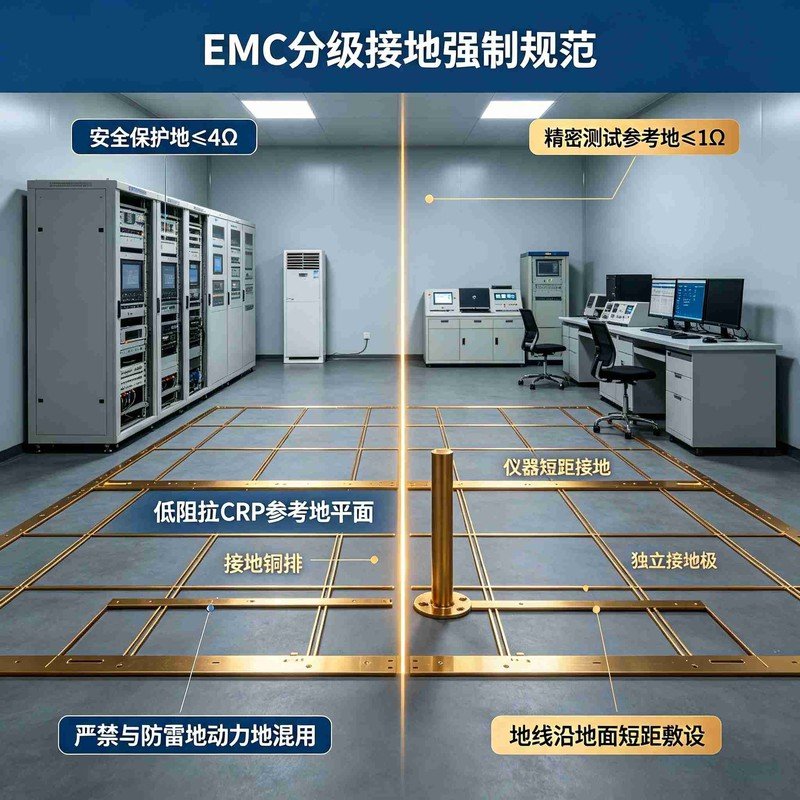

EMC实验室分级接地强制规范（核心合规重点）

EMC场地严格区分两套接地系统，严禁混用：
1、设备安全保护地：≤4Ω，用于屏蔽壳体、机柜安全泄放、防漏电；
2、精密测试参考地（GRP地平面）：≤1Ω，专供所有测试仪器、LISN、信号源、耦合网络使用，必须独立纯净地网，远离防雷地、动力地。

接地线走地面还是天面？标准明确答案

依据IEC61000、CISPR16、GB/T17626标准：所有EMC测试仪器地线必须沿地面参考地平面短距敷设，严禁天面架空长线走线。

天面悬空地线会形成天线效应，吸附空间射频干扰、工频杂波，大幅增加寄生电感，直接破坏ESD、EFT、SURGE、辐射抗扰测试稳定性，是实验室场地审核高频不合格项。地面铜带、铜板搭建的连续低阻抗GRP参考地，是所有IEC61000系列测试稳定、复现、合规的唯一标准方案。

惠发科技 EMC实验室专项接地服务

惠州市惠发科技有限公司专业承接珠三角EMC暗室、屏蔽室、TEM室、研发测试实验室接地建设与整改，适配全套IEC61000测试标准与CNAS、VDA、IATF审厂要求。

✅ 主营项目：EMC独立1Ω精密地网、GRP参考地平面铺设、屏蔽室等电位闭环、老旧地网阻值优化、测试工位专项接地整改
✅ 适用场景：第三方CNAS检测实验室、车载电子车规测试暗室、医疗器械EMC屏蔽房、工控家电测试场地、VDA车品研发实验室
✅ 服务范围：惠州、深圳、东莞、广州、佛山全珠三角上门勘测、定制施工、出具全套检测台账与验收资料
咨询热线：13923623651
