EMC场地建设与场地认证标准（暗室/屏蔽室硬性指标）及测试仪器接地规范：接地线走地面还是天面

EMC半电波暗室、屏蔽室作为电磁兼容测试核心场地，场地建设参数、接地系统、布线方式直接决定CNAS场地确认、实验室资质年审、产品认证测试有效性。大量实验室出现测试底噪偏高、复测数据不一致、场地确认不通过，很多并非吸波材料、屏蔽壳体问题，而是接地方案不达标、接地线布线方式违反标准要求。本文结合CNAS-GL53:2022、GB/T 17626、CISPR、IEC61000系列规范，梳理暗室/屏蔽室认证硬性指标、分级接地标准，并解答行业长期争议：EMC测试仪器接地线优先走地面还是天面。

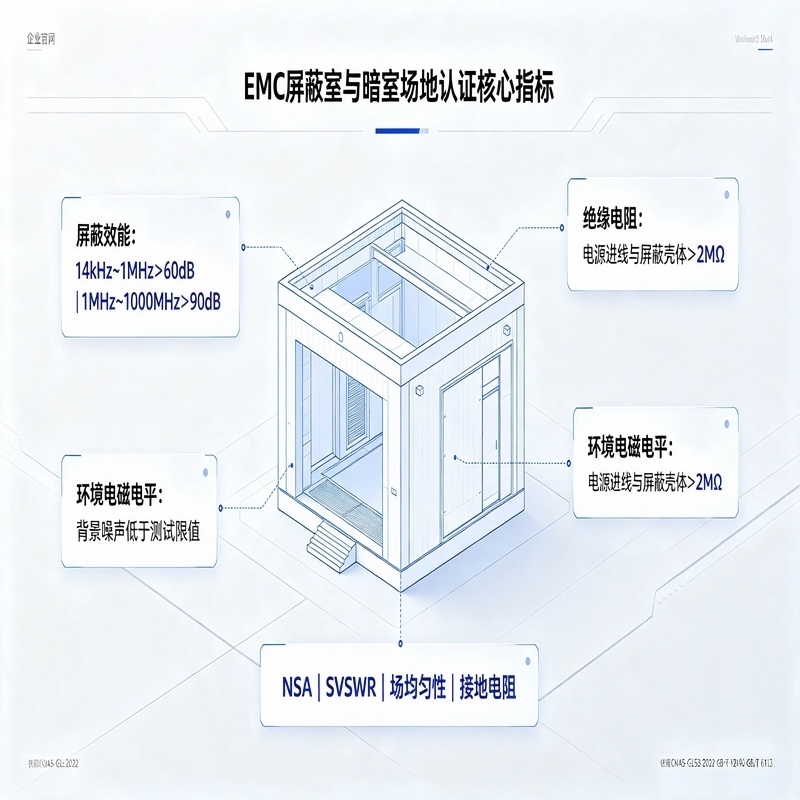

一、EMC屏蔽室、半电波暗室场地认证核心硬性指标（CNAS认可依据）

执行核心标准：CNAS-GL53:2022《电磁兼容实验室场地确认技术指南》、CNAS-CL01-A008、GB/T 12190、GB/T 6113系列标准

1、屏蔽效能（屏蔽室）

• 14kHz～1MHz：屏蔽效能＞60dB
• 1MHz～1000MHz：屏蔽效能＞90dB
• 验证周期：首次验收后，每3～5年复测；复测报告作为CNAS评审必备资料

2、绝缘电阻：电源进线与屏蔽壳体绝缘电阻＞2MΩ；

3、环境电磁电平：室内背景噪声低于限值，避免外部信号干扰辐射、传导测试；

4、半电波暗室额外考核指标：归一化场地衰减NSA、场地电压驻波比SVSWR、场均匀性（RS辐射抗扰测试）。

二、暗室/屏蔽室分级接地强制要求

1、屏蔽壳体保护接地：满足CNAS基础要求，接地电阻＜4Ω；主要用于安全防护、屏蔽壳体静电泄放；

2、精密测试参考地系统（GRP参考接地平面）：频谱仪、LISN人工电源网络、耦合去耦网络、静电发生器等测试仪器共用基准地，推荐独立纯净接地网，接地电阻＜1Ω；禁止与大楼防雷、动力配电地共用，规避地环路、电位漂移。

标准明确：保护地≠测试参考地，两类接地不能简单合并，这是众多新建实验室普遍踩坑点。

三、EMC电磁兼容测试仪器接地规范：接地线走地面还是天面？

依据GB/T 17626、CISPR16试验布置要求：EMC测试仪器接地线优先沿地面布置接入参考接地平面GRP，严禁长线架空走天面布线。

测试系统依靠地面铜带、铜板构成连续低阻抗参考零电位基准。LISN、信号源、接收机需要尽可能短距离就近搭接地面参考地平面，接地路径越短，射频阻抗越低。

天面架空接地线属于EMC实验室布线重大隐患：悬空线缆形成等效接收天线，拾取空间射频干扰、工频杂波，直接抬升测试底噪，造成CE传导发射、ESD静电、EFT脉冲群测试曲线漂移、重复性变差；同时高空走线距离长，容易引入寄生电感，高频工况下接地阻抗急剧上升，无法满足测试标准对参考地稳定性要求。

标准化施工方案：室内铺设贯通式接地铜排/铜箔构成参考接地平面，所有测试设备接地支线沿地面敷设；如需跨区域连接，采用扁铜带紧贴地面、桥架底部布置，杜绝高空长距离悬空走线。屏蔽室内所有金属工装、转台、管道同步完成全域等电位联结，消除局部电位差。

四、工程落地与审厂配套

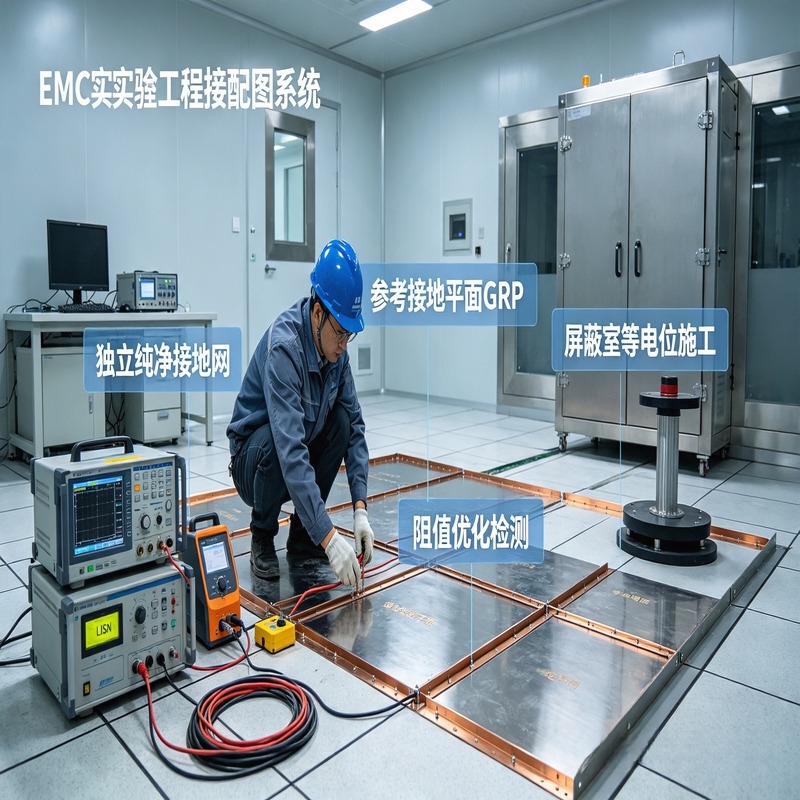

惠州市惠发科技专注EMC实验室接地系统工程，适配屏蔽室、3m/10m半电波暗室、GTEM小室精密接地改造。

• ✅主营：EMC独立纯净接地网、参考接地平面铺设、屏蔽室等电位施工、老旧地网检测与阻值优化；
• ✅服务范围：惠州、深圳、东莞、广州等珠三角城市，支持上门现场勘测，出具分级接地方案；
• ✅适用场景：第三方CNAS检测实验室、车载电子研发EMC暗室、医疗器械测试屏蔽室、工控产品电磁兼容测试场地；

方案完全匹配CNAS场地确认标准，完工提供完整接地检测报告、施工影像台账，顺利通过实验室资质评审、客户体系稽核。技术咨询：13923623651
