高压局放接地系统施工要点与风险预防事项，局放实验室接地整改指南

高压局放接地系统属于隐蔽性特种工程，施工质量直接决定局放实验室后期能否稳定开展检测工作。大量项目前期设计指标很漂亮，但在现场施工阶段细节处理不到位，遗留隐蔽隐患，实验室投入使用之后，背景噪声异常、数据漂移、接地阻值反弹、地环路干扰等问题陆续暴露。这类隐蔽故障排查难度极大，很多时候需要破开地面重新改造地网，耗费大量资金与停工时间。掌握高压局放接地标准化施工要点，识别各类风险点，落实全过程预防措施，可以从源头规避后期各类故障，保障局放接地系统长期稳定运行。

第一，地网选型与材质风险预防。高压局放测试对导体阻抗、抗腐蚀能力要求很高，局放专用地网主干导体必须选用紫铜铜排。严禁使用普通钢材、镀铜材料替代紫铜。钢材导体本身电阻率高，想要达到＜0.5Ω整体指标难度很大；并且钢材埋地腐蚀速度快，使用几年腐蚀之后接头接触电阻急剧上升，接地阻值反弹超标。部分施工单位为压缩成本，使用廉价钢材材料，完工检测阻值勉强达标，运行一两年指标持续恶化，局放噪声随之越来越高。土壤存在酸碱、潮湿腐蚀环境，紫铜抗埋地腐蚀性能优异，适合局放实验室长期运行要求。接地极同样采用紫铜材质，整套地网保持材质统一，减少不同金属之间电化学腐蚀风险。

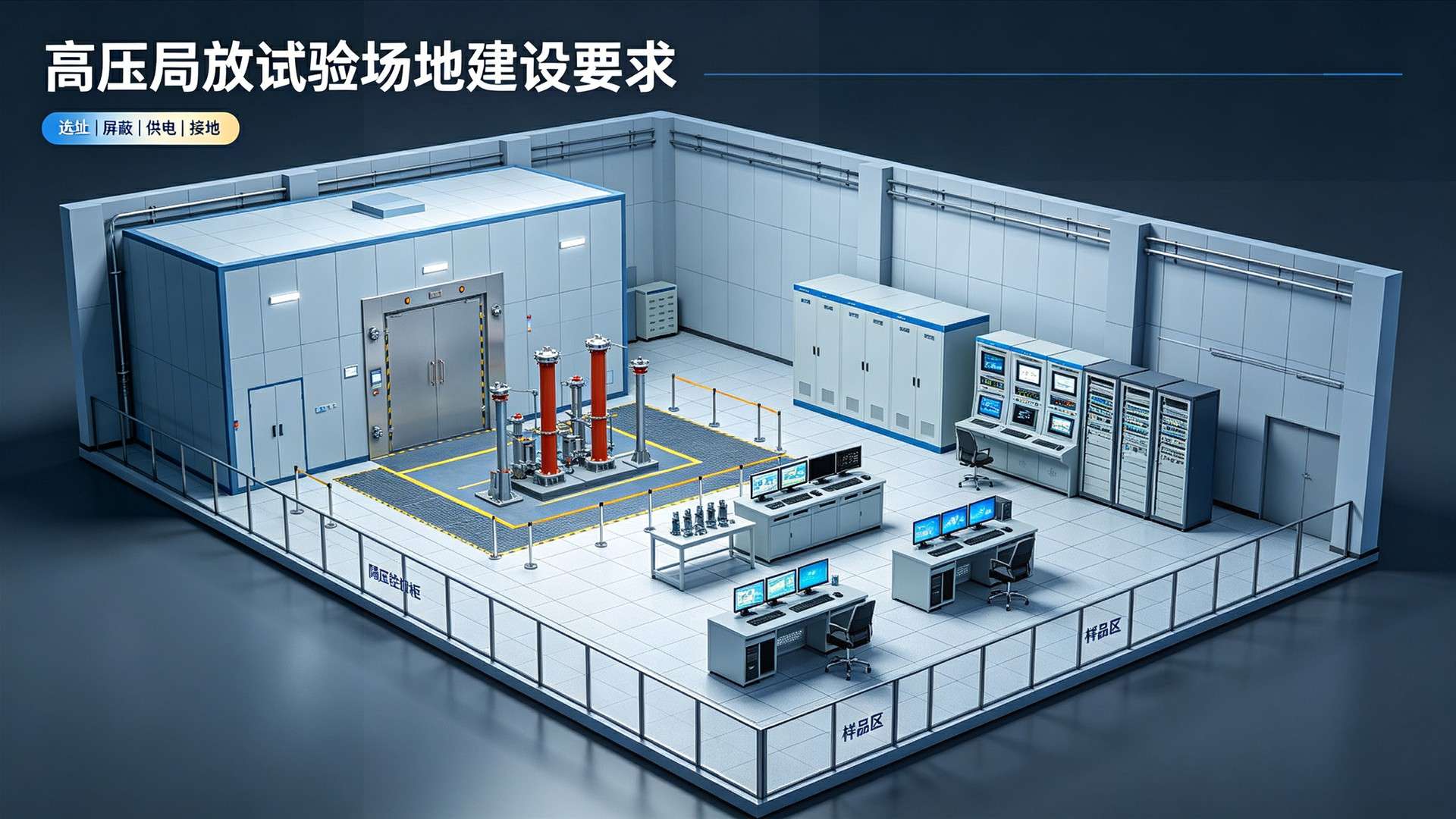

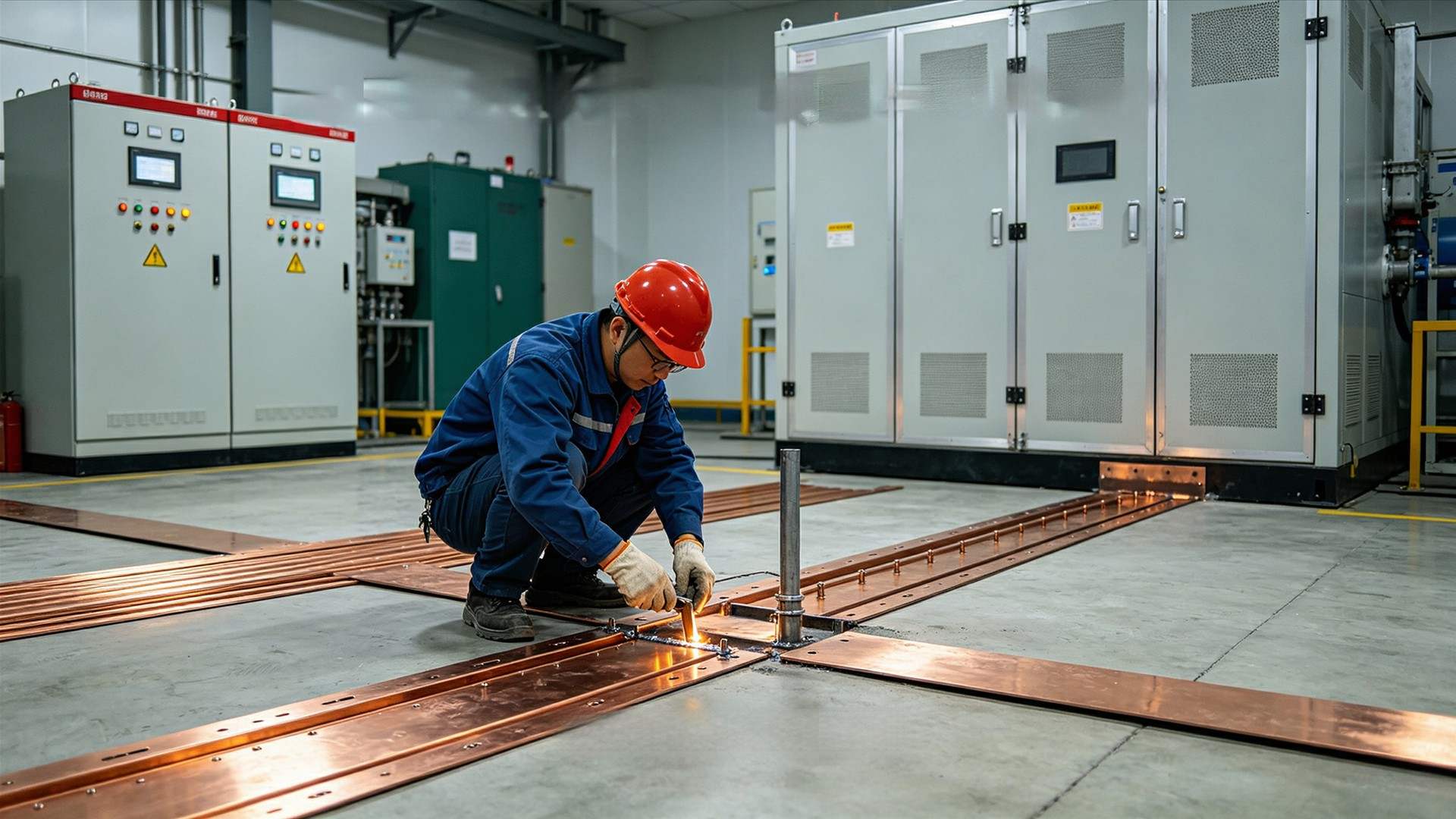

第二，接地连接工艺预防。所有地下地网、室内接地铜排的连接节点，优先采用放热焊接工艺。放热焊接接头属于分子熔接，接触电阻极低，抗氧化、抗腐蚀能力强，是局放接地的首选工艺。禁止大量使用螺栓压接搭接。螺栓接头受温度变化、振动、潮湿空气影响，接触面会氧化生锈，过渡电阻不断增大。很多局放接地故障根源就是大量螺栓搭接接头。现场施工必须管控焊接质量，焊头饱满无气孔，焊接完成之后清除焊渣，对接头位置做多层防腐防护处理。室内接地铜排铺设保持平整，减少不必要弯折，大截面紫铜铜排固定牢靠，避免受力拉扯造成焊接点开裂。

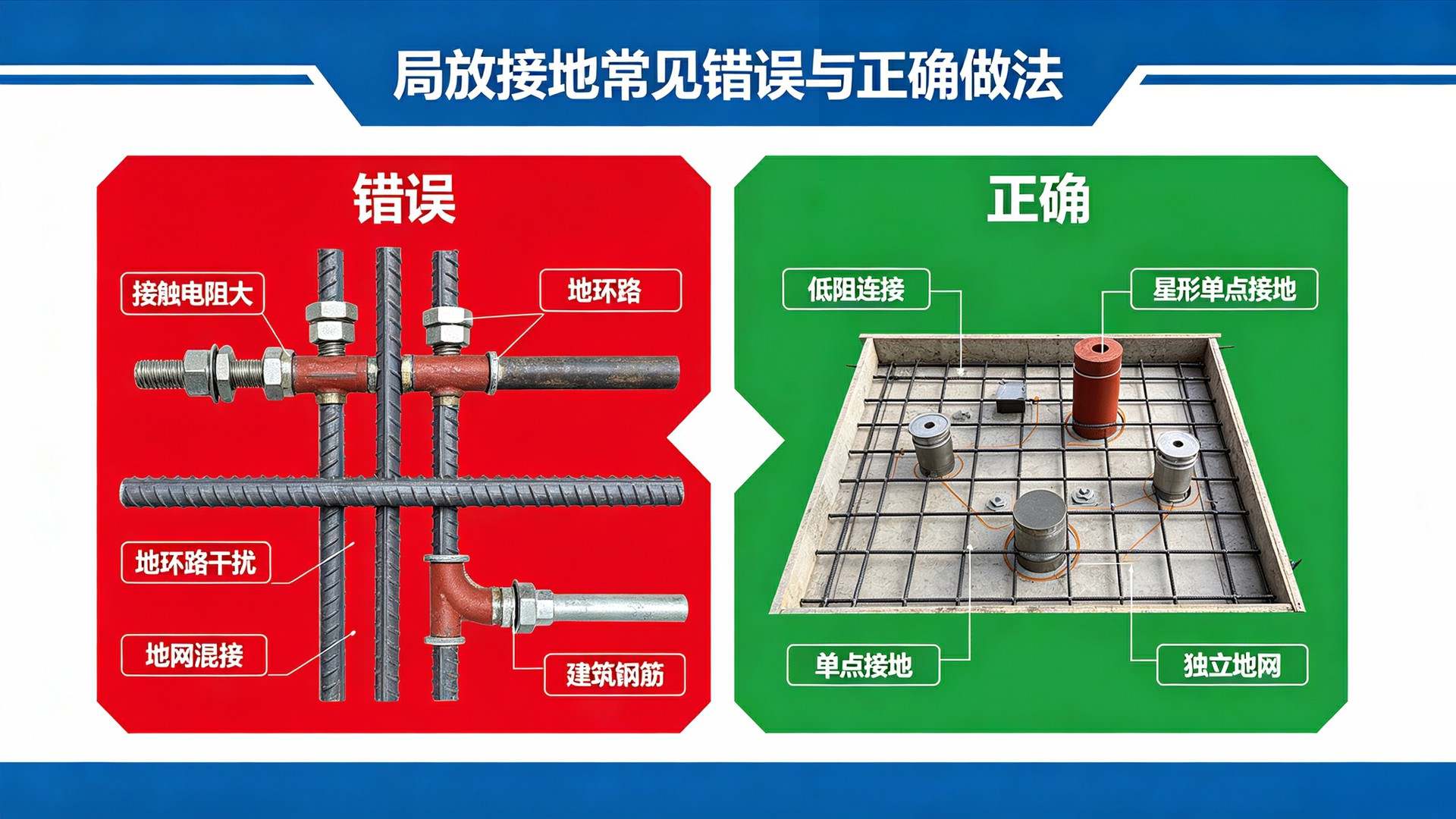

第三，地网隔离与地环路风险预防。高压局放专用独立地网，必须和大楼防雷地、配电保护地、建筑钢筋体能实现物理隔离，相互之间不能直接连通。防雷地在雷击时刻产生地电位反击，配电地持续携带电网谐波、漏电杂波，建筑钢筋网络点位电位不均衡。一旦直接连通，各类干扰直接侵入局放测试地网，高精度局放测试将无法开展。现实工程当中，很多现场管线、金属桥架无意间把局放地网和建筑地网搭接在一起，形成隐性连通，肉眼很难发现，后期调试局放噪声居高不下，排查极其困难。施工全过程要做好隔离管控，完工之后做绝缘检查，确认局放专用地网与其他地网无意外搭接。同时严格执行星形单点接地原则，各类仪器、高压设备、屏蔽外壳各自单独引线接入局放接地主干铜排，禁止多个设备地线串联连接，禁止多点接地形成闭合地环路。地环路感应干扰，是局放实验室最常见的疑难干扰问题。

第四，接地阻值指标管控与土壤环境风险预防。高精度局放实验室地网目标阻值＜0.5Ω；企业常规出厂局放工位可按照1Ω建设，同时明确1Ω不能满足超高压、计量校准级局放测试。土壤电阻率是决定接地阻值关键因素，建设前期必须开展土壤电阻率勘测。如果土壤电阻率偏高，单纯少量接地极很难实现＜0.5Ω指标，需要扩大紫铜接地网敷设面积，合理增加紫铜接地极数量，科学使用长效降阻材料。降阻材料需要选用环保长效型产品，避免短期降阻，后期失效。接地极埋深满足规范，保证接地极处于常年湿润土层，干旱地区还要考虑土壤干旱之后阻值抬升风险，预留设计余量。施工完成进行接地电阻复测，不能只测一个点位，需要对地网多个点位分别测试，确认整张地网整体性能，而不是单点接地极数据好看。

第五，施工完成后测试验证预防。接地工程完工不等于万事大吉，需要开展多项验证工作。第一，多点位接地电阻测试；第二，地网内部导通电阻测试，排查接头劣化隐患；第三，检查局放地网与其他大楼地网之间绝缘，排除意外搭接；第四，实验室空载状态下开展局放背景噪声实测，空载噪声指标满足使用要求，才算接地与场地整体合格。不少项目只测接地电阻，跳过空载噪声验证，等到采购局放仪器进场调试，才发现噪声超标，已经造成工期与资金损失。同时需要完整留存施工图纸、焊接记录、检测报告，作为后期运维检修依据。

第六，后期运维预防事项。局放接地系统不是一劳永逸。实验室投入使用之后，建议每年定期复测接地电阻、地网导通情况。留意实验室周边施工，周边土建开挖有可能损伤地下紫铜接地网。室内改造新增设备时，新增设备地线严格按照星形单点接入局放接地铜排，不允许随意就近接到建筑金属构件，避免无意之间制造地环路、地网混接。

局放接地出现故障之后整改难度远大于新建。前期把材质、焊接、隔离、防地环路、测试验证全部落实到位，可以大幅降低后期故障概率。惠州市惠发科技有限公司拥有多套高压局放实验室接地新建与整改项目经验，可针对现有噪声超标、接地阻值不达标局放实验室做现场排查整改，全套紫铜接地系统施工，提供完整检测报告，段工：13923623651。
