为什么ESD防静电接地严禁使用防雷地？
在无尘车间、半导体厂房、精密电子实验室ESD防静电体系建设和年度审核中，很多企业频繁出现ESD验厂不合格、电子产品隐性不良、精密测试数据漂移等问题。大部分人误以为是防静电手环、台垫、离子风机等设备故障，实则核心隐患是ESD防静电接地违规接入建筑防雷地。不少施工方为节省成本、简化施工，直接将车间设备地线、工位防静电地线并入大楼防雷地网，看似接地导通、电阻达标，却严重违反防静电国标规范，埋下品质隐患与安全风险。
从专业接地原理来讲，ESD防静电接地与防雷接地严禁混用共用，两套系统功能、电流特性、使用场景完全相悖。依据GB 50169接地施工规范、IEC61340静电防护标准、IATF16949汽车电子审核标准明确规定：ESD接地属于微电流、稳态洁净工艺地，专门用于快速泄放人体、设备、工装表面微弱静电，保障精密器件安全；而防雷接地是大电流、瞬态冲击泄放地，仅用于雷击瞬间释放数万安培高压雷电流，两套接地系统抗干扰要求、电位标准完全不同，混用必然造成接地系统紊乱。

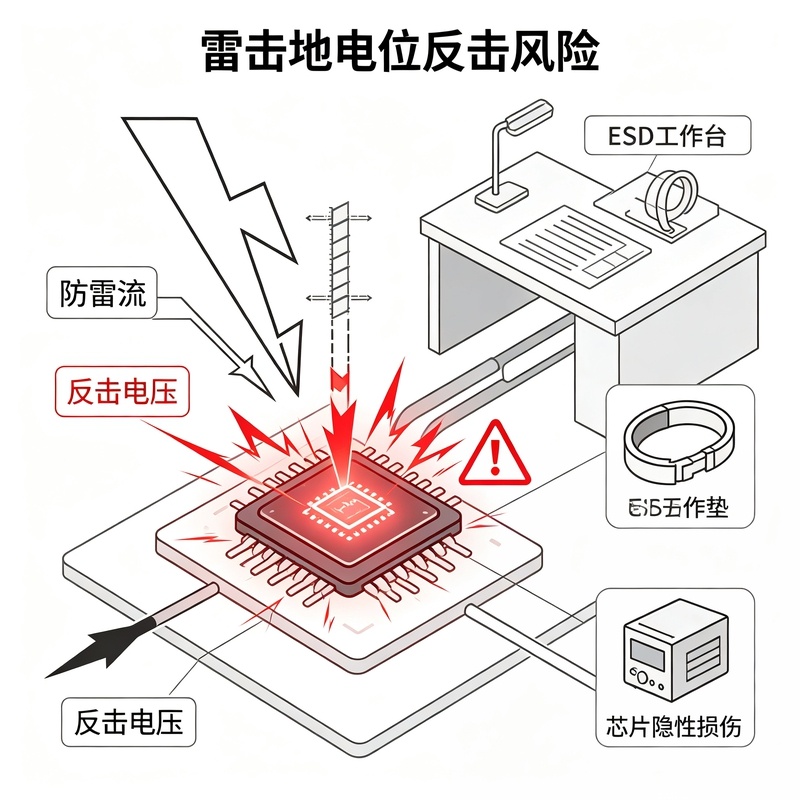

地电位反击是ESD接地混用防雷地最致命的安全与品质风险。当建筑遭遇雷击时，防雷地网电位会瞬间飙升数千至上万伏，产生极强的地电位反击效应。若ESD防静电系统与防雷地连通，高压反击电压会顺着防静电地线侵入无尘车间精密工位、测试仪器、半导体设备内部。这种雷击冲击不会直接烧毁设备，只会造成芯片隐性击穿、MOS管微损伤、PCB线路老化，导致产品出厂后随机失效、返修率飙升，故障无法复现、排查难度极大，是电子行业高发的隐性品质难题。
日常工况下，防雷地也会持续干扰ESD防静电效果。建筑防雷引下线、户外接地极长期暴露在外，持续感应空间电磁浪涌、高压杂波，导致防雷地电位始终处于不稳定波动状态。而ESD防静电工作需要纯净、稳定、零漂移的基准地电位，波动的防雷地会导致工位静电泄放不彻底、静电残留累积，持续吸附粉尘、击穿敏感电子元器件，直接造成ESD静电检测超标、人体静电释放异常，无法通过CNAS实验室审核、第三方ESD年审及客户验厂。
行业普遍存在认知误区：认为建筑联合接地可以通用。实际上国标允许的联合接地，仅指地下深网统一汇接、地上路径完全物理隔离，严禁车间设备、工位末端直接搭接防雷地线。市面上99%的防雷地与ESD地混用，均属于违规施工。同时防雷地多采用钢材、镀钢材质，阻抗高、易腐蚀、阻值常年漂移，完全无法满足精密ESD工位的稳定接地要求。

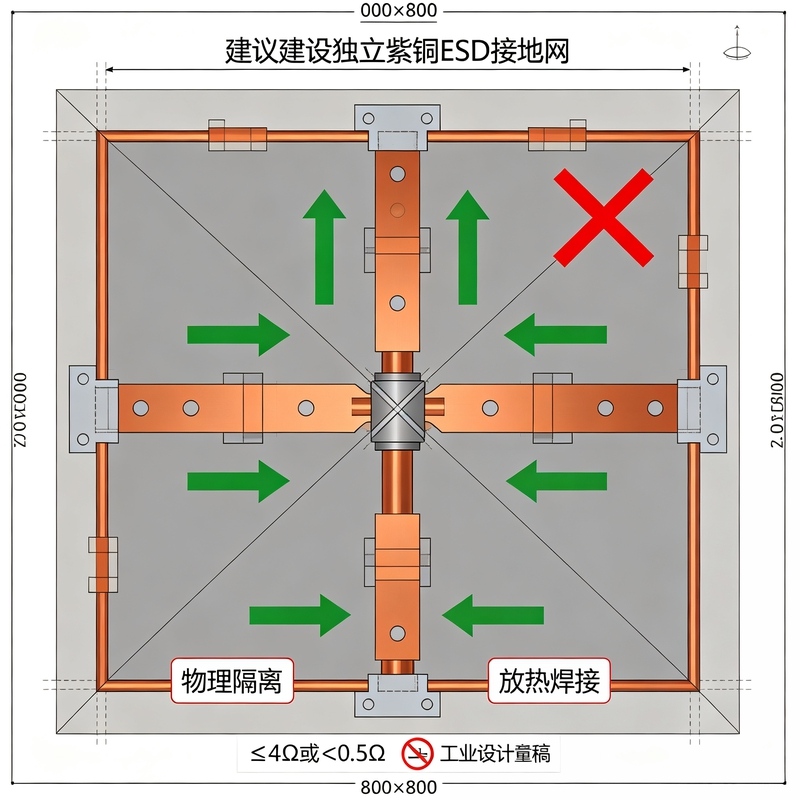

想要彻底解决ESD接地隐患、合规通过审厂，唯一长效方案是搭建独立紫铜ESD接地网，与建筑防雷地完全物理隔离、电气独立。惠发科技标准化施工标准：普通电子组装车间ESD接地电阻≤4Ω；半导体、芯片测试、精密实验室等高精密场景，严格建设＜0.5Ω超低阻紫铜接地系统，采用紫铜接地铜排、深井紫铜接地极施工，全程放热焊接工艺，无接触电阻、无锈蚀漂移。
独立紫铜ESD接地网电位恒定、泄放速度快、抗干扰能力强，可持续提供纯净零电位基准，实现工位静电瞬间泄放、无残留、无累积，完美适配IATF16949、ISO14644、CNAS等各类审核标准，从根源解决ESD验厂不合格、产品隐性不良、仪器数据抖动等问题。针对场地受限无法开挖地网的场景，严禁硬接防雷地，可加装等电位隔离装置，实现电气隔离、合规达标。
惠州市惠发科技有限公司专业承接无尘车间、半导体车间、精密实验室ESD独立接地新建、改造、整改工程，免费上门勘测、定制专属隔离接地方案，完工出具权威接地检测报告与全套竣工资料，助力企业一次性通过ESD体系审核与客户验厂。
