在高压电气检测、电力设备研发、绝缘性能试验领域中，高压局放实验室与屏蔽室是核心精密试验场景。局部放电试验对环境电磁噪声、地电位稳定性、接地纯净度要求极高，也是目前所有科研接地工程中接地指标最严苛、工艺要求最高、验收标准最严格的场景之一。大量新建实验室在设备调试阶段频繁出现基线漂移、杂波干扰、波形跳动、数据重复性差等问题，设备厂家反复校准仪器依旧无法解决，最终排查确认，绝大多数问题根源并非设备故障，而是接地系统不达标、工艺不规范、公共地混用导致的系统性干扰。惠州市惠发科技有限公司深耕科研低阻接地工程多年，承接全国各类高压局放屏蔽室、电磁兼容实验室、精密检测实验室接地新建与整改项目，本次为大家分享近期落地完成的高压局放屏蔽室小于0.5Ω超低阻独立接地装置竣工案例。

本次项目建设地点位于现代化科研检测园区，整体用于高压开关柜、变压器、绝缘材料、电力元器件局部放电检测试验。建设单位初期规划阶段，原本打算沿用大楼原有建筑综合接地系统，认为建筑接地阻值达标即可满足实验室使用。经过我司技术团队现场实地勘测、土壤电阻率检测、地网溯源排查后发现，大楼公共接地系统包含防雷接地、动力PE配电接地、建筑钢筋接地等多路公共地集合，地网内部常年存在变频器谐波、电机启停浪涌、工频杂波、漏电杂散电流等多重干扰，地电位持续波动，存在严重地环路隐患。如果直接复用公共地，将直接导致局放试验基线不干净、底噪过高、微弱放电信号被杂波淹没，完全无法满足高精度局部放电检测需求。

依据GB 50169‑2016《电气装置安装工程接地装置施工及验收规范》、IEC61340静电防护标准、DL/T 475接地装置特性参数测量导则明确规定：精密检测实验室、高压局放屏蔽室、电磁兼容实验室必须采用独立工艺专用接地系统，严禁与防雷地、配电地、建筑体能地网混用、混接、共地。常规工业接地阻值要求≤4Ω，普通实验室接地≤1Ω，而高压局放精密试验场景，行业强制严苛标准要求接地电阻必须稳定小于0.5Ω，且必须保证地网纯净、零漂移、低干扰、无环流。基于规范要求与现场实际工况，我司最终为项目定制了一套全紫铜材质、物理隔离、全域等电位、超低阻独立工艺接地网整体解决方案。

本项目施工全程严格按照国标规范分步落地，每一道工艺节点严格把控，杜绝常规工地简易施工陋习。整体施工工艺包含：前期场地勘测、土壤电阻率检测、接地极点位规划、降阻方案设计、室外地网开挖、深井接地极埋设、水平紫铜接地铜排敷设、放热焊接熔接、防腐处理、回填夯实、室内接地主干布设、设备点位等电位跨接、屏蔽体接地、多点阻值复测、地环路检测、电位差平衡、竣工资料整编等全套流程。相较于普通接地工程，局放实验室接地最大的施工难点不在于阻值达标，而在于屏蔽杂波、隔离干扰、消除地环路、稳定基准电位。

在核心材料与工艺标准上，本项目全部采用T2紫铜材质接地极、紫铜接地铜排、紫铜接地引线，杜绝钢材、镀锌钢等易腐蚀、高阻抗、易漂移材质。所有接地连接节点100%采用放热焊接热熔工艺，无螺栓压接、无机械连接、无松动隐患，实现分子级熔接，接头导通率接近100%，杜绝后期氧化、锈蚀、阻值飘升问题。全程实施物理隔离工艺，新建独立地网与大楼防雷地、配电地、建筑钢筋地网保持安全隔离距离，完全电气独立，从根源阻断各类杂波、浪涌、地电位反击干扰传入试验区域。

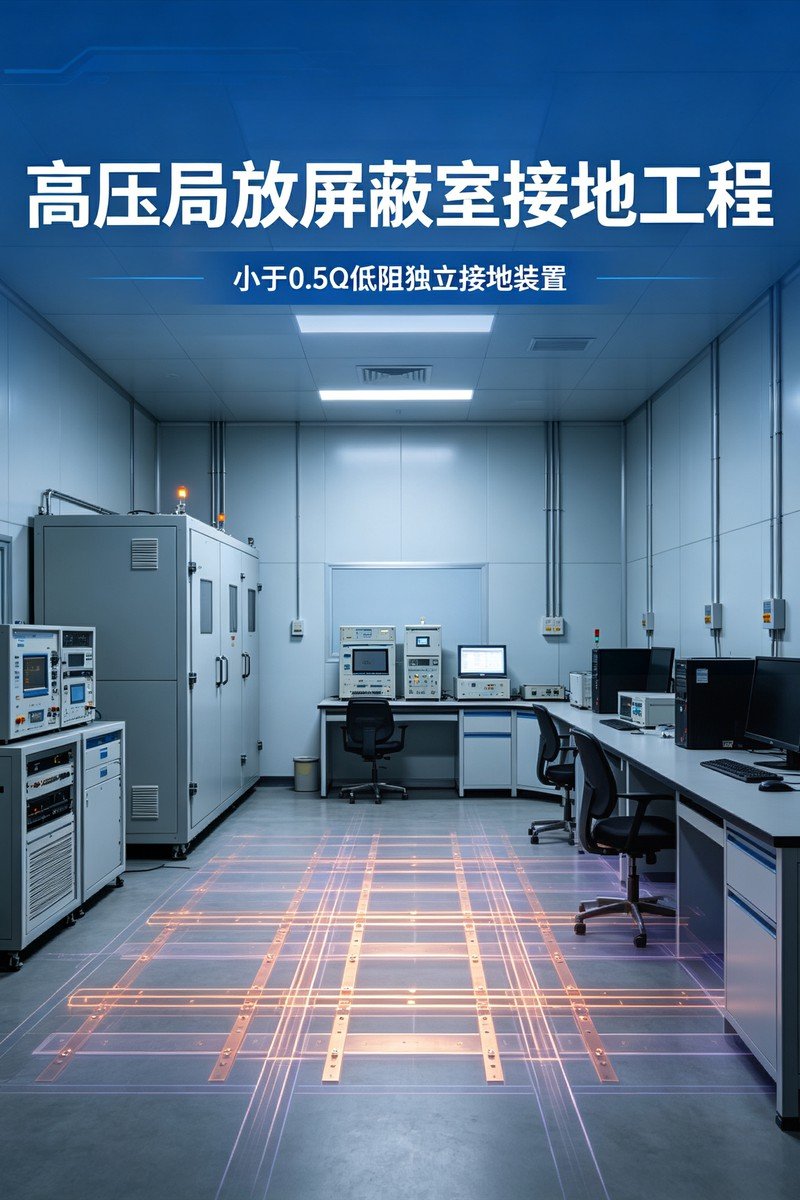

针对现场土壤电阻率偏高、浅层土质不利于泄放的问题，技术团队优化深井接地极布局，配合环保长效降阻材料分层回填，大幅提升地网泄放效率与接地稳定性，保证地网常年阻值恒定，不受季节干湿、天气变化影响。室内区域针对屏蔽室壳体、试验台机架、仪器外壳、金属管线、操作台全部做全域等电位联结工艺，消除设备之间、区域之间的隐性电位差，彻底杜绝地环路电流产生，保障试验环境基准电位绝对归零、纯净、平稳。

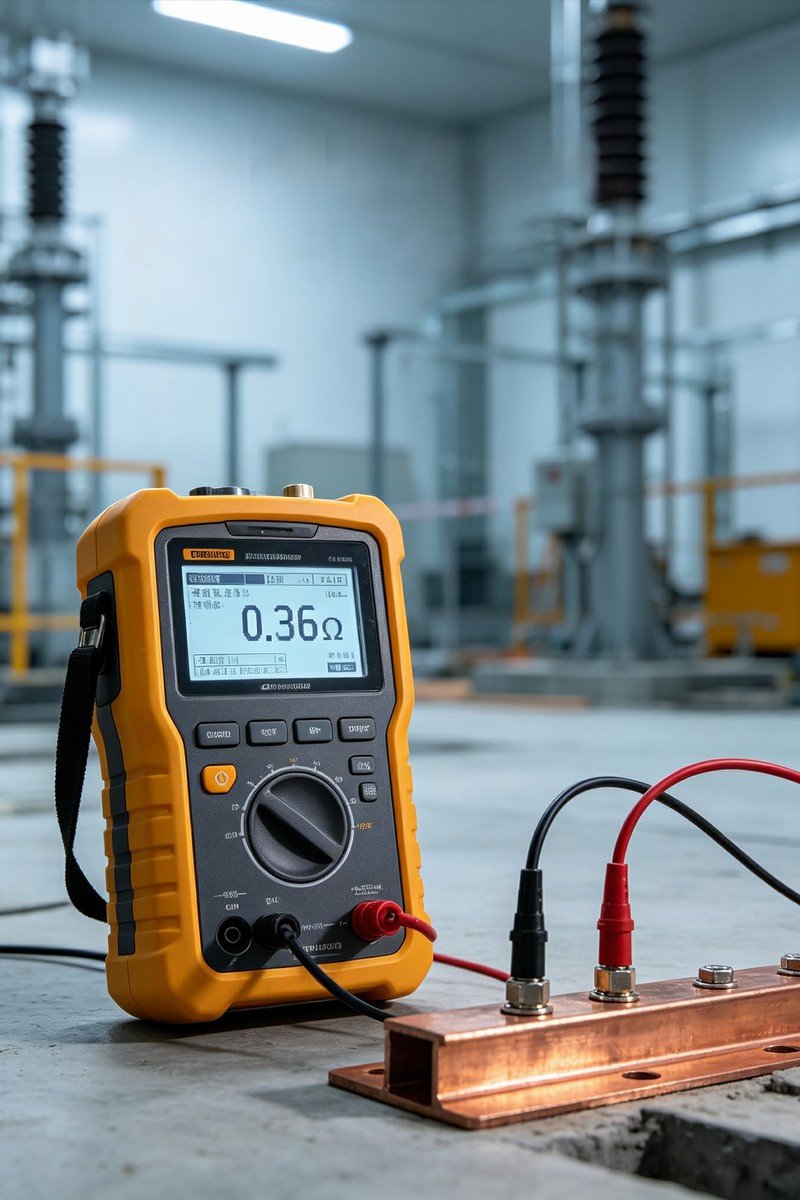

项目施工完成后，严格按照国标检测标准，采用专业四线法接地电阻测试仪进行多点、多次、分时复测，排除设备干扰、环境干扰、测试误差。最终实测接地电阻值稳定控制在0.36Ω，远优于设计小于0.5Ω的超低阻标准。同时完成地环路检测、电位差检测、接地导通检测、杂波噪声检测，所有参数全部达标，地网干净无干扰，完全满足高压局放精密试验工况要求。

项目竣工后，我司完整交付场地勘测报告、接地系统设计方案、隐蔽工程施工记录、放热焊接节点记录、材料合格证、接地电阻检测报告、竣工图纸、验收资料全套台账，帮助建设单位快速完成项目归档、内审验收与第三方评审。设备调试投入使用后，实验室局放试验基线平稳、底噪极低、数据重复性高，彻底解决以往数据漂移、波形跳动、试验不准的难题。

惠州市惠发科技有限公司专注高压局放实验室、屏蔽室、EMC电磁兼容实验室、精密检测设备超低阻接地工程，专业承接0.5Ω、1Ω低阻独立工艺接地新建、改造、整改项目，严格遵循国标与行业规范施工，标准化工艺落地、全程质量管控、资料齐全可审，助力各类科研检测项目高标准落地、顺利验收、稳定运行。
