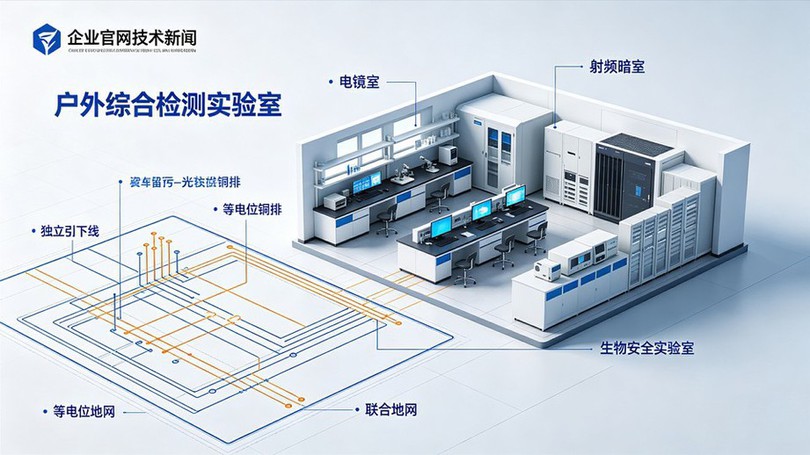

图：厂房及实验室多类型接地隔离布置概念示意

在电子厂房、防爆厂区、各类检测实验室的建设与改造中，接地系统不只是简单埋设地线。不同功能接地，国标依据、接地电阻指标、施工要求差异巨大。很多项目后期出现设备噪声大、测试数据漂移、静电损坏元器件、安规验收不通过等问题，根源往往是前期未区分接地类型，发生地线混接、地环路干扰等隐患。

项目前期做好接地类型识别，区分ESD工艺接地、保护接地、防爆防雷、精密实验室接地、屏蔽接地等不同需求，才能规避后期返工风险。本文梳理工业及实验室项目常见接地需求，供方案调研阶段参考。

工业项目常见接地需求分为工艺防静电、人身设备保护、防爆防雷、精密仪器测试、屏蔽EMC、局放高压试验六大类，不同类型严禁室内共端子混接。ESD工艺地不可直接借用防雷地、PE保护地；精密实验室、局放测试系统重点防控地环路干扰，条件允许优先采用独立引下线物理隔离布置。

主要接地类型及核心要求

• 1、ESD工艺接地（防静电泄放）
  适用电子车间、洁净厂房，执行GB 50611‑2010、SJ/T 10694‑2019；车间地网≤4Ω，高精度工位≤1Ω。同时需要评估HBM人体、MM机器、CDM充电器件三类静电模型防护等级，匹配车间ESD整体防护方案。
• 2、保护接地（设备安全PE地）
  保障人身防触电安全，依据GB 50169‑2016，接地电阻≤4Ω，设备外壳可靠接入保护接地。
• 3、防爆接地
  易燃易爆车间、化工区域，GB 12158‑2006，接地电阻≤10Ω，设备法兰跨接电阻小于0.03Ω。
• 4、防雷接地
  建筑物雷电防护，GB 50057，冲击接地电阻≤10Ω；与ESD工艺接地极之间建议隔离距离≥20m，防止雷电流窜入工艺地网造成设备损坏。
• 5、实验室精密仪器接地
  理化检测、电镜、光学设备、信号完整性测试、射频OTA暗室、局放试验系统，依据CNAS‑CL01、GB/T 7354等标准。部分设备要求接地≤1Ω，需要低噪声接地，重点抑制地环路干扰；屏蔽房项目需要明确屏蔽频段，壳体执行单点屏蔽接地。
• 6、EMC屏蔽、直流功能接地
  包含机柜线缆屏蔽接地、弱电信号基准接地、直流参考接地、安规测试接地，要求低阻抗、短直引线，不得随意与ESD工艺地混接。

⚠️重要风险提示：同一建筑内部多套接地共存时，室内引下线、汇流排应当互相隔离，禁止直接共用接线端子。不同功能接地混接，会带来电位漂移、地环流，造成产品隐性损伤、测试基线漂移，且故障排查难度高。接地可选择独立接地网、联合接地网、MEB/LEB等电位联结等组织形式，场地条件复杂时需要开展现场勘测评估。

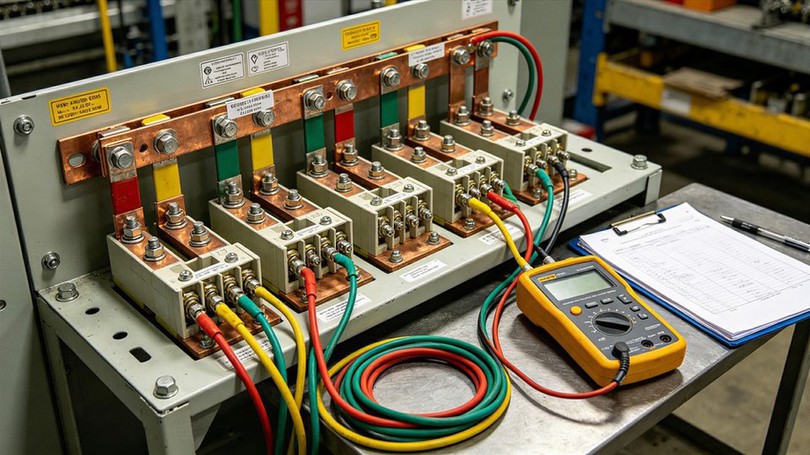

图：多类型接地汇流排绝缘隔离现场施工

工程实施建议

• 第一，前期开展实地勘测，完成土壤电阻率现场测试，必要时通过CDEGS‑RESAP完成土壤模型反演，结合设备手册、国标规范确定接地方案，不可直接照搬经验阻值。
• 第二，ESD、局放、高压实验室等噪声敏感场景，除接地电阻之外，还需要管控引线阻抗、地环路，不单纯追求阻值越低越好。
• 第三，防爆、防雷、安规类接地属于安全强制范畴，施工完成后必须完成现场检测，留存完整验收资料。

惠州市惠发科技有限公司，面向电子厂房、化工防爆厂区、各类科研检测实验室，可提供现场勘测、土壤电阻率测试、接地仿真计算、特种接地设计施工、检测验收一体化技术服务，针对多类型接地共存项目，做好隔离防护，规避地线混接风险。
