各类专业实验室接地配置选型参考
各类专业实验室接地配置选型参考
发布时间：2026‑09‑11

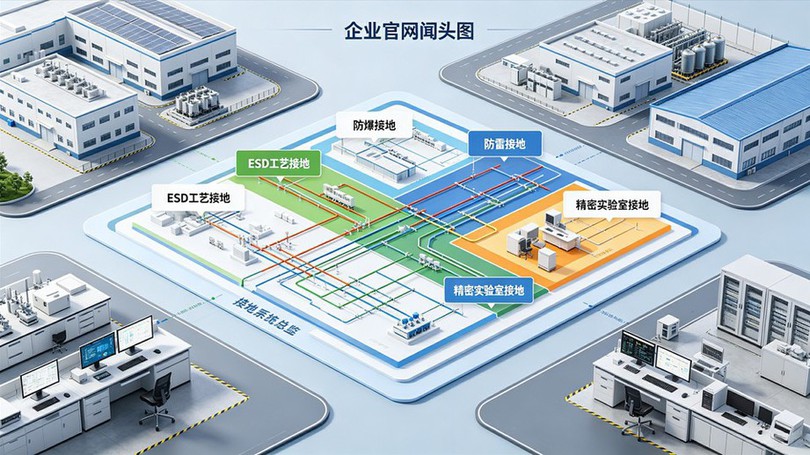

图：多类型实验室特种接地系统选型参考示意
不同类型专业实验室对接地、等电位、屏蔽、接地电阻指标要求差异极大，错误接地会带来地环路干扰、仪器噪声、测试数据失真，严重时造成设备损坏。本文整理常见实验室接地配置选型，包含执行依据与关键技术指标，供实验室新建、改造项目前期方案参考。
| 实验室类型 | 是否需要特种接地 | 选型依据及技术指标 |
|---|---|---|
| 光学实验室接地 | ☑ 需要 | 依据：精密仪器接地要求，独立接地≤4Ω、防地环路 |
| 加速器接地 | ☑ 需要 | 依据：GB 5172（粒子加速器），独立低阻接地≤1Ω |
| 信号完整性+仿真实验室接地 | ☑ 需要 | 依据：测试规范，独立低噪声接地、防地环路 |
| 射频OTA实验接地 | ☑ 需要 | 依据：GB/T 6113、CTIA，独立低阻接地≤1Ω、暗室屏蔽接地 |
| 辐照装置接地 | ☑ 需要 | 依据：辐照装置标准，独立低阻接地 |
| 屏蔽房需求及屏蔽频段 | ☑ 需要 | 屏蔽频段：________（如30MHz~1GHz、1GHz~18GHz） |
| XR实验室接地 | ☑ 需要 | 依据：设备要求，独立接地≤4Ω |
| SL实验室接地 | ☑ 需要 | 依据：实验室要求，独立接地 |
| 电镜接地（电子显微镜SEM/TEM） | ☑ 需要 | 依据：电镜设备要求，独立低噪声接地≤1Ω、磁屏蔽 |
| 色谱仪接地（色谱/质谱） | ☑ 需要 | 依据：仪器要求，独立接地≤4Ω、防地环路 |
| P1‑P3类实验室接地（生物安全） | ☑ 需要 | 依据：GB 50346生物安全实验室，等电位联结、接地≤4Ω |

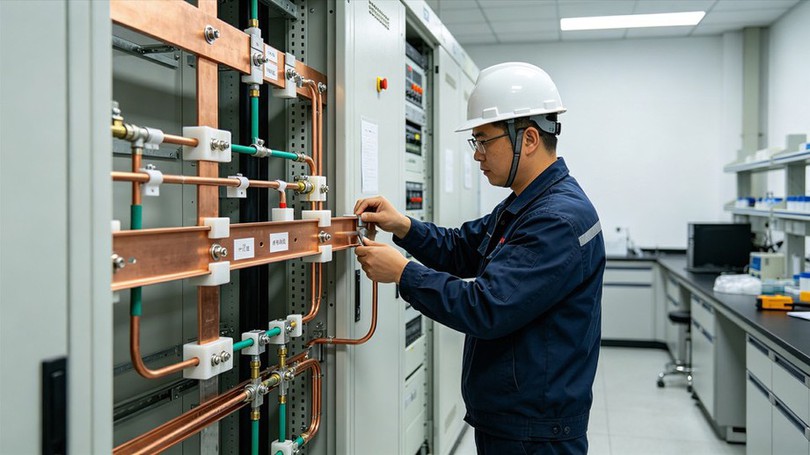

图：实验室独立接地汇流排与等电位联结施工实拍示意
重要工程提示
- 1、上表为方案选型参考文档，正式设计必须结合设备手册、对应国标、现场土壤电阻率实测（RESAP反演土壤模型）开展仿真计算；
- 2、多个特种实验室共处同一建筑时，需重点处理地环路隔离，不同功能实验室接地引下线室内物理隔离，禁止室内混接；
- 3、射频暗室、电镜、加速器对噪声极为敏感，除接地电阻外，还需要管控接地系统噪声、做好磁屏蔽措施；
- 4、屏蔽房项目需明确屏蔽频段指标，屏蔽壳体执行单点接地，规避多点接地形成地环路。
惠州市惠发科技有限公司，可为各类新建/改造实验室提供前期勘测、土壤电阻率测试、接地仿真计算、特种接地施工、屏蔽室接地一体化解决方案。
