HBM人体模型｜ESD人体放电机理与接地防护要点

发布时间：2026‑09‑11

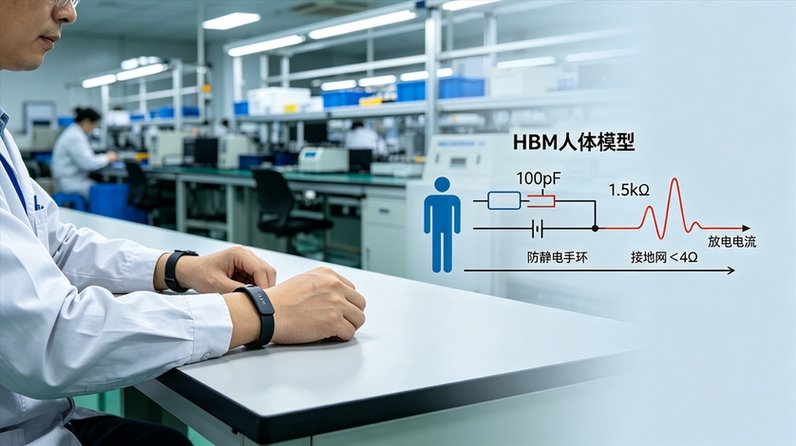

图：HBM人体模型ESD防护示意图

在电子制造、半导体封装测试、汽车电子、医疗器械等行业，人体仍是最常见、也最容易被忽视的静电源之一。当人员在生产环境中走动、操作设备、接触元器件或与包装材料摩擦时，人体表面会积累静电电荷；一旦带静电人体直接接触器件引脚、PCB走线或设备接口，电荷会在极短时间内释放，形成静电放电。这种放电不一定造成当场明显损坏，却可能导致PN结热损伤、金属走线熔融、栅极击穿或隐性失效，使产品在后续测试、整机装配或现场使用中出现故障。

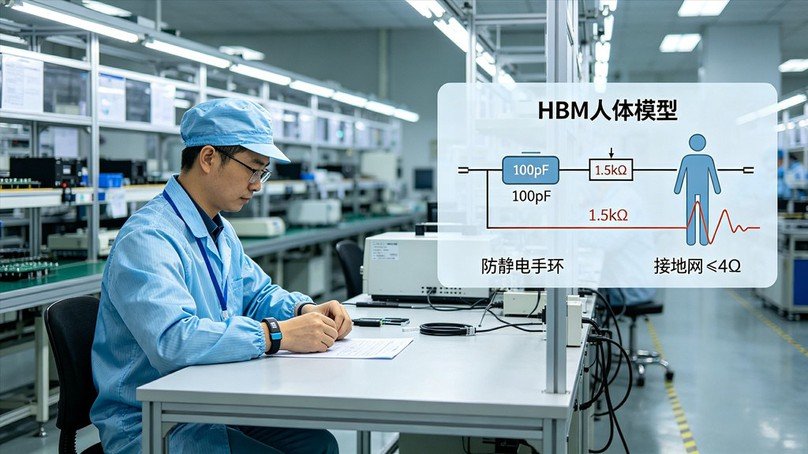

人体模型，简称HBM，是最早被标准化、也最广泛用于器件级ESD认证的模型之一。其核心思想是用一个等效电容和等效电阻来代表人体带电及放电过程：人体等效电容约100pF，人体串联电阻约1.5kΩ。在不同等级标准中，具体参数可能依据器件类别和测试规范略有差异，但其工程本质基本一致，即模拟人体作为带电导体，通过手部、工具或手腕接触件向器件泄放电荷的过程。

从放电特征看，HBM属于相对较慢的静电放电模型，电流上升时间通常在2~10ns范围。与MM、CDM等模型相比，HBM电流幅值并不极端，例如1kV放电等级下电流约0.75A，但由于电子器件尺寸微小、结构精密，即使中等能量的瞬态脉冲也可能造成不可逆损伤。常见失效包括PN结热烧毁、金属走线熔融、铝硅接合区损伤、栅极氧化层击穿等。对于CMOS、BJT、IGBT、二极管以及精密模拟器件，HBM放电都可能构成直接威胁。

HBM防护并非简单“接个地线”就能解决，而需要建立从人员、台面、工具、地面到接地网的完整泄放链路。室内防静电区域通常要求操作人员佩戴防静电手环，手环回路中必须串联限流电阻，常见为1MΩ，以限制故障电流，保障人身安全。防静电台面、防静电地垫和地板应具备合适的表面阻抗，一般控制在10⁶~10⁹Ω范围，使静电能够缓慢泄放，同时避免过快放电带来的干扰。室外人工接地网则应保持小于4Ω，作为整个ESD防护系统的低电位参考。

在工程措施上，企业应建立分级ESD控制区。对于普通非控区，以标识、隔离和运输防护为主；对于受控区，严格限制未经防静电处理的人员、衣物和包装进入。工位配置防静电台面、接地插座、离子风机和周转容器，所有金属工具、夹具和测试设备外壳应可靠接地。对于高精度工位，如芯片测试、晶圆取放和精密模拟电路装配，应单独评估接地指标，必要时将高精度工位接地要求提高到1Ω以内。

标准层面，HBM模型广泛引用GJB 1782、MIL‑STD‑883、AEC‑Q100、AEC‑Q200等器件级测试标准。对于电子制造现场，国内常用依据包括GB 50611‑2010《电子工程防静电设计规范》、SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》。这些标准分别从工程设计、制造管理、检测方法和验收要求上规定了ESD控制体系。

惠州市惠发科技建议，企业在建设或改造ESD系统时，不能只停留在“配手环、铺胶皮”的表层措施，而应先完成现场静电风险评估，包括人体带电水平、台面和地板阻抗、接地连续性、环境温湿度以及包装材料兼容性。随后建立分区管控文件，明确每个区域的接地电阻、表面阻抗、人员准入和物料转运要求。

对于多车间、多楼层的企业，还应注意不同功能接地之间的关系。ESD工艺地不应与防雷地、强电保护地随意共端子，否则雷电流或故障电流可能反窜至敏感工位。精密实验室和高精度工位应尽量采用独立引下线或在总接地点实现单点连接，减少地环路干扰。

此外，企业应建立周期性检测制度，包括防静电手环日检、台面和地板阻抗抽检、接地电阻定期测试、温湿度监控和离子风机平衡度检测。检测记录应纳入质量管理体系，作为客户审核、工艺认证和设备验收的依据。

HBM人体模型看似基础，却直接关系到器件良率、产品可靠性和生产成本。真正有效的HBM防护，是把“人员—材料—工具—设备—地面—接地网”视为一个完整系统，通过标准化设计、分区管控、持续检测和人员培训，使静电始终处于可控泄放状态。
