GB/T32304-2015 5.3.6工具和设备接地｜EPA车间有源交流工具防静电接地要求

在电子制造EPA防静电保护区，除了人员静电管控，生产工具与设备接地同样是ESD体系审核的重点项目。很多工厂只重视人员腕带、防静电地板，却忽略交流供电类焊接、拆焊工具接地，导致工具金属外壳累积静电，产生CDM或者HBM静电放电，损伤ESDS静电敏感元器件。GB/T32304-2015《电子产品静电防护技术要求》5.3.6章节，专门对EPA车间交流有源防静电工具接地提出硬性规范，明确工具接地要求、施工方式、日常点检规则，是SMT、芯片测试车间ESD审厂核心依据。

一、国标原文核心要求

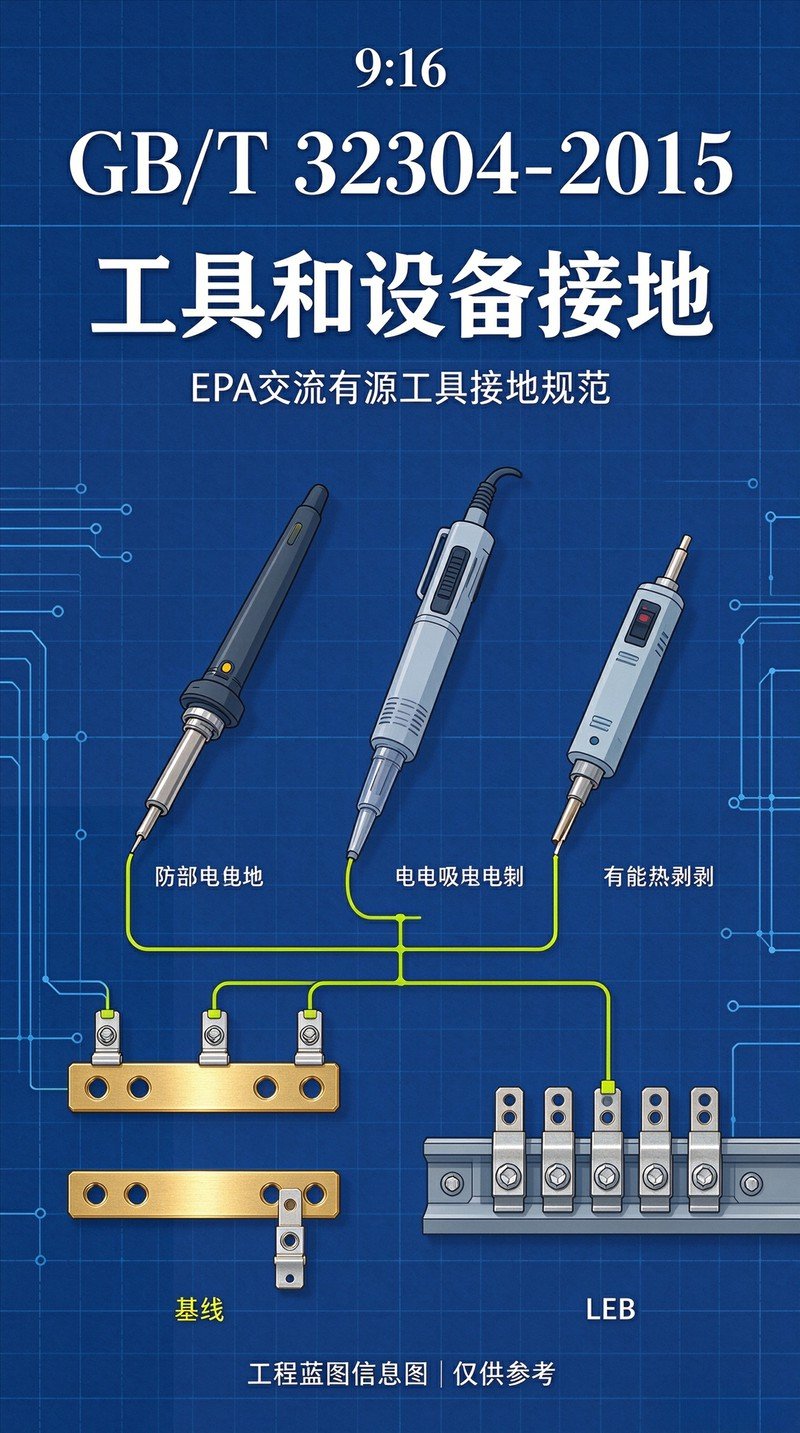

标准原文规定：EPA内防静电电电烙铁、吸锡器、有源剥线器(热剥器)等使用交流电的工具应可靠接地。

本条管控对象是带交流市电供电的有源防静电工具，典型包含交流防静电电烙铁、电动吸锡器、有源热剥器、电动螺丝批等。这类工具内部带有供电电路，金属外壳容易积累感应静电；一旦内部绝缘老化破损，还会出现漏电风险。工具接地同时承担两大作用：第一，泄放外壳积累的静电荷，避免静电放电击穿元器件；第二，实现保护接地，发生绝缘故障时，将故障漏电导入保护地，保护操作人员人身安全。

需要区分：电池供电、无外接交流电的便携工具，不适用本条强制接地条款，但依然要纳入EPA静电管控体系，保持工具与EPA区域处于同一等电位，避免孤立导体产生静电电位差。

二、工程施工实施要点

1、供电选型：交流有源防静电工具，必须选用带PE保护地线的三芯电源线，黄绿双色地线连接工具金属外壳，这是最优先方案。电源线的保护地线最终接入EPA的接地/等电位系统。

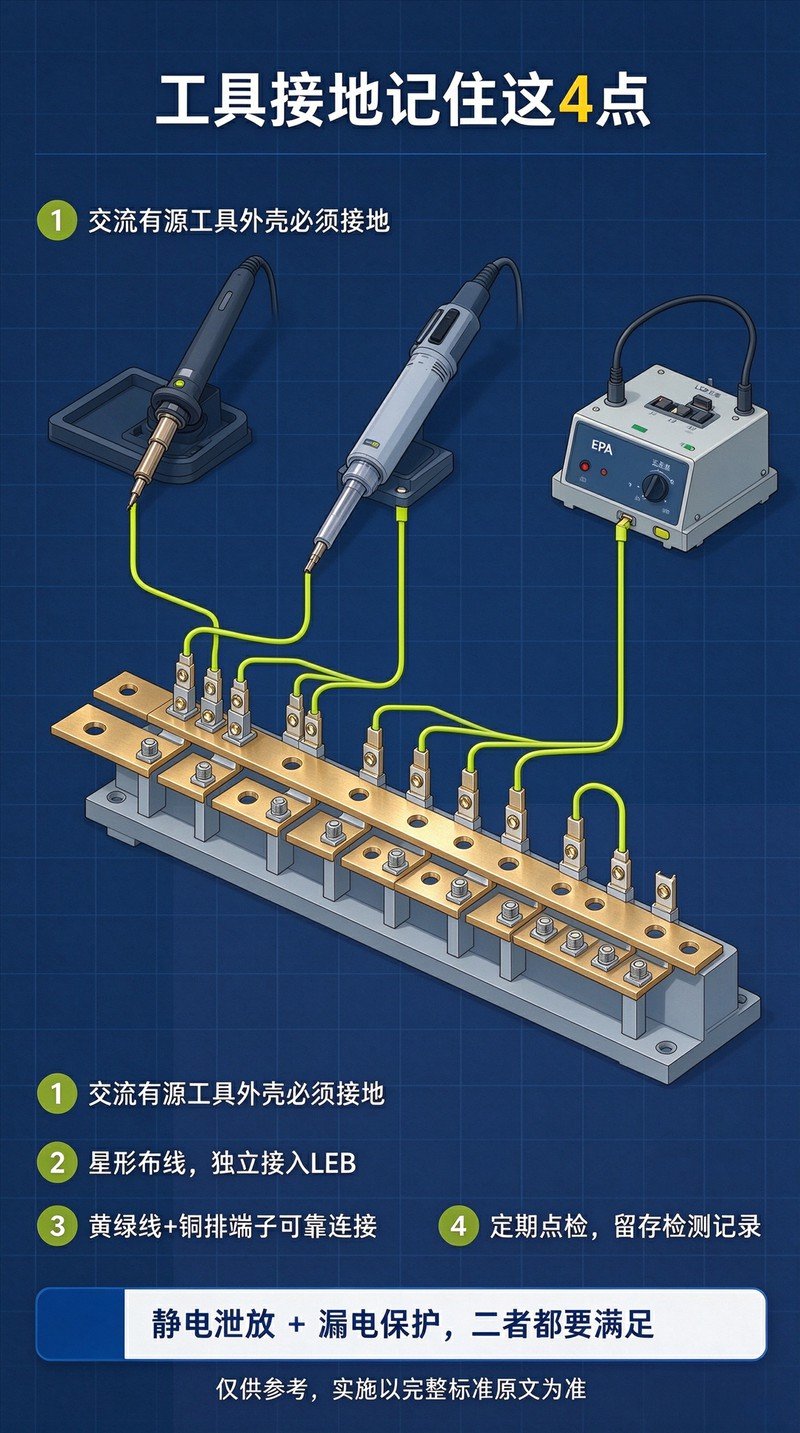

2、布线原则：所有工具接地线路，遵循国标5.3.4条款要求，禁止串联接地。每一台交流工具的接地线，独立星形接入LEB防静电汇流排，不允许多台工具一根地线串接。一旦串联链路中一处断线，后面全部设备接地失效。接地干线的连接，采用钎焊、熔焊或者压力连接保证导通；工具端可拆卸接头，可使用合格夹式连接器。

3、接地系统选型：工具接地优先接入电源保护地PE；当选用独立功能地方案时，功能地必须在总配电柜处与PE保护地可靠连通，消除两地电位差，兼顾防静电性能与人身用电安全。

三、日常点检与周期性检测要求

工具接地不是一次性施工完成就可以长期使用，需要纳入ESD体系周期性检测管理。 每日点检：检查工具电源线有无外皮破损、插头松动，外壳接地是否导通； 周期性检测：定期使用电阻测试仪检测工具外壳对地电阻，检查接地连续性； 维护要求：电源线老化、接地断线、外壳破损的工具，必须立即停用维修或更换，禁止继续在EPA区域使用。

四、ESD审厂高频不符合项汇总

1、交流防静电电烙铁、吸锡器使用两孔插头，金属外壳没有接地保护；
2、多台工具接地线串联连接，单点断线，全部设备接地失效；
3、工具接地线只接入防静电功能地，没有和电源保护地连通，存在漏电触电隐患；
4、电源线长期磨损、开裂，没有定期检查更换；
5、ESD管理体系缺少工具接地的点检记录、检测报告。

五、与整套EPA接地体系联动说明

工具接地系统，属于EPA整体接地/等电位系统的组成部分，必须和人员接地、防静电地坪接地统一规划。整套接地系统遵循GB/T32304-2015 5.3.4条款，优先选用电源保护地；特殊工况可选用功能接地；无接地条件场景，采用纯等电位连接。所有防静电设施独立星形接入LEB汇流箱，杜绝串联。

ESD防护是完整体系，人员、地坪、工具、设备接地缺一不可，静电泄放和人身安全必须同时满足。

备注：本文仅为国标条文科普解读，不构成直接工程施工方案。实际项目需现场勘测土壤、配电条件，方案落地前应进行专业勘测评估，验收结论以认证及审厂机构判定为准。
