GB/T 32304-2015 人员接地规范：EPA车间操作人员静电泄放方案解析

在电子制造EPA防静电保护区内，人体是最主要的静电产生源。操作人员行走、衣物摩擦、肢体活动都会积累静电电荷，一旦接触静电敏感元器件ESDS，极易触发HBM人体模型静电放电，造成器件隐性损伤或者直接击穿报废。GB/T 32304—2015《电子产品静电防护技术要求》5.3.5章节，专门针对人员接地作出明确规定，给出两套可落地的人员静电泄放方案，同时补充防静电服接地的配套管控要求，是国内电子工厂ESD体系审厂的核心依据。

一、标准条文背景：人员接地的核心目的

标准明确提出，在处置ESDS电子产品的全过程中，操作人员必须通过可靠途径电气连接至EPA的接地/等电位连接系统。人员接地的目标有两层：第一，持续泄放人体所积累的静电荷，将人体静电电位控制在安全范围，避免发生静电放电损伤器件；第二，在泄放静电的同时，做好人身安全防护，防止人员意外接触强电回路时发生触电事故。所以人员接地的电阻不是越小越好，需要设置合理的电阻区间，实现静电泄放与触电限流双重目标。

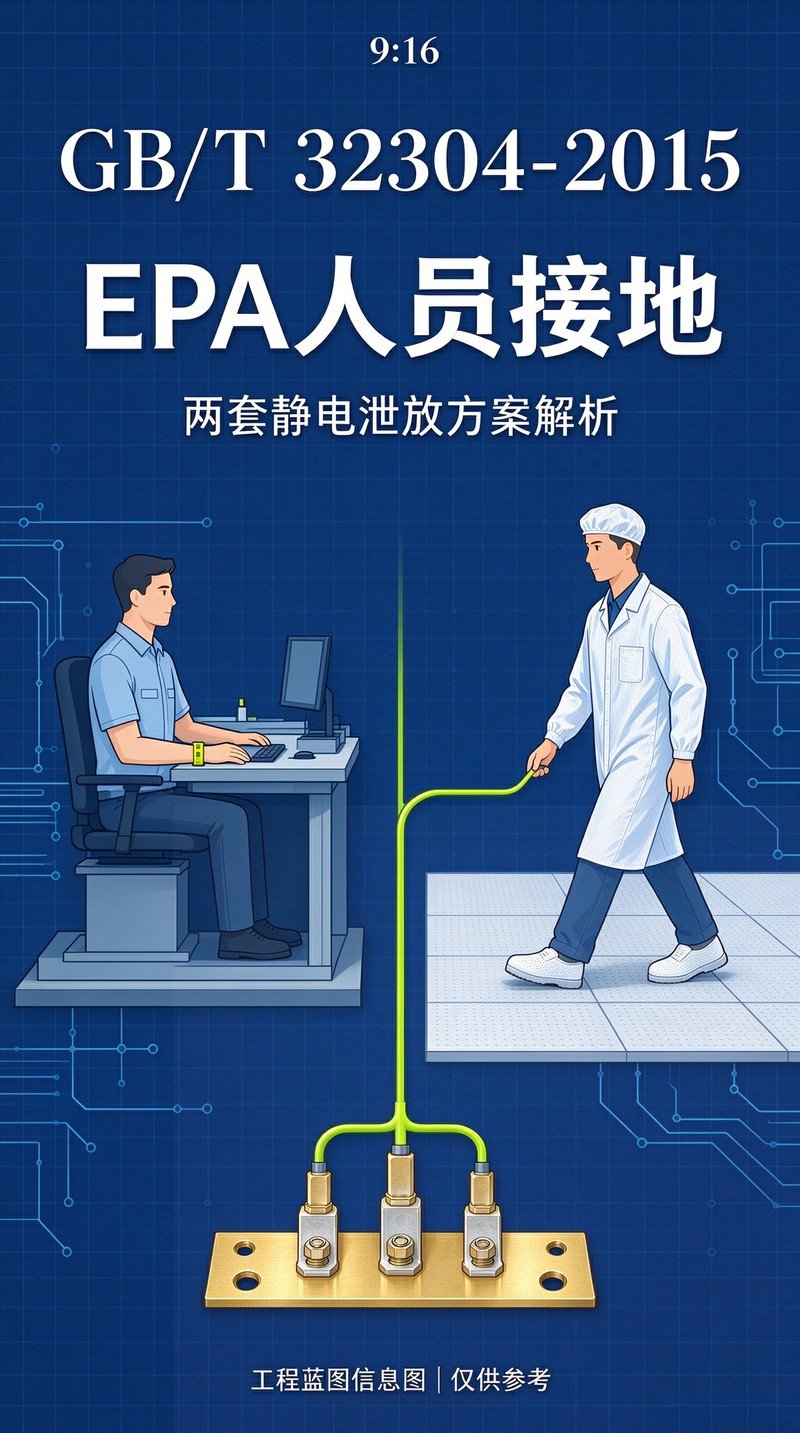

二、两套人员静电泄放方案，按作业场景选用

方案a：腕带接地系统，适用于固定工位作业

当工作人员在防静电工作台或者固定工位进行产品操作时，标准优先推荐佩戴防静电腕带，依靠腕带系统将操作人员连通至接地/等电位连接系统。规范规定腕带系统接地电阻需要满足 1×10⁶ Ω ～3.5×10⁷ Ω。

很多现场工程人员存在误区，认为接地电阻越低，防静电效果越好。实际上腕带内置限流电阻，就是为了安全防护。如果操作人员不慎触碰到市电，这个大电阻会限制流过人体的电流，避免电击伤害；同时电阻值上限可以保证人体静电能够在短时间内顺利泄放至ESD汇流系统，将人体静电电压控制在安全阈值内。施工时，腕带接地端子连接至LEB防静电汇流排，接地线采用黄绿双色地线，使用铜排端子可靠紧固连接。

腕带系统属于单点接地方案，适合SMT工位、芯片测试工位等人员基本不移动的固定岗位。日常管理需要执行周期性点检，每日上岗前做腕带电阻测试，一旦腕带破损、导线断裂，需要立即更换，禁止带病使用。

方案b：地板-鞋束接地系统，适用于移动作业场景

在车间内需要频繁走动、佩戴腕带不方便的场景，可以选用地板-鞋束系统实现人员接地。操作人员穿戴防静电鞋、防静电鞋套或者脚跟带，依靠防静电地板+防静电鞋构成完整静电泄放通路。标准对此方案设置指标：接地电阻范围 1×10⁵ Ω～1×10⁹ Ω，并且要求人体电压小于100V。

这套方案依靠人体、防静电鞋、防静电地板、地面接地网格形成等电位回路。人员走动产生的人体静电，通过鞋底缓慢传导到防静电地坪，再由地坪下的接地铜网格接入LEB接地汇集排，最终汇入EPA接地系统。需要注意，地板鞋束方案对地坪性能要求很高，防静电地坪的表面电阻、点对点电阻必须定期检测。如果防静电地板老化、污染、磨损，导电性能失效，整套人员接地系统就会失效。同时，人员不能穿戴普通橡胶鞋底，普通鞋子绝缘，会直接阻断静电泄放通路。

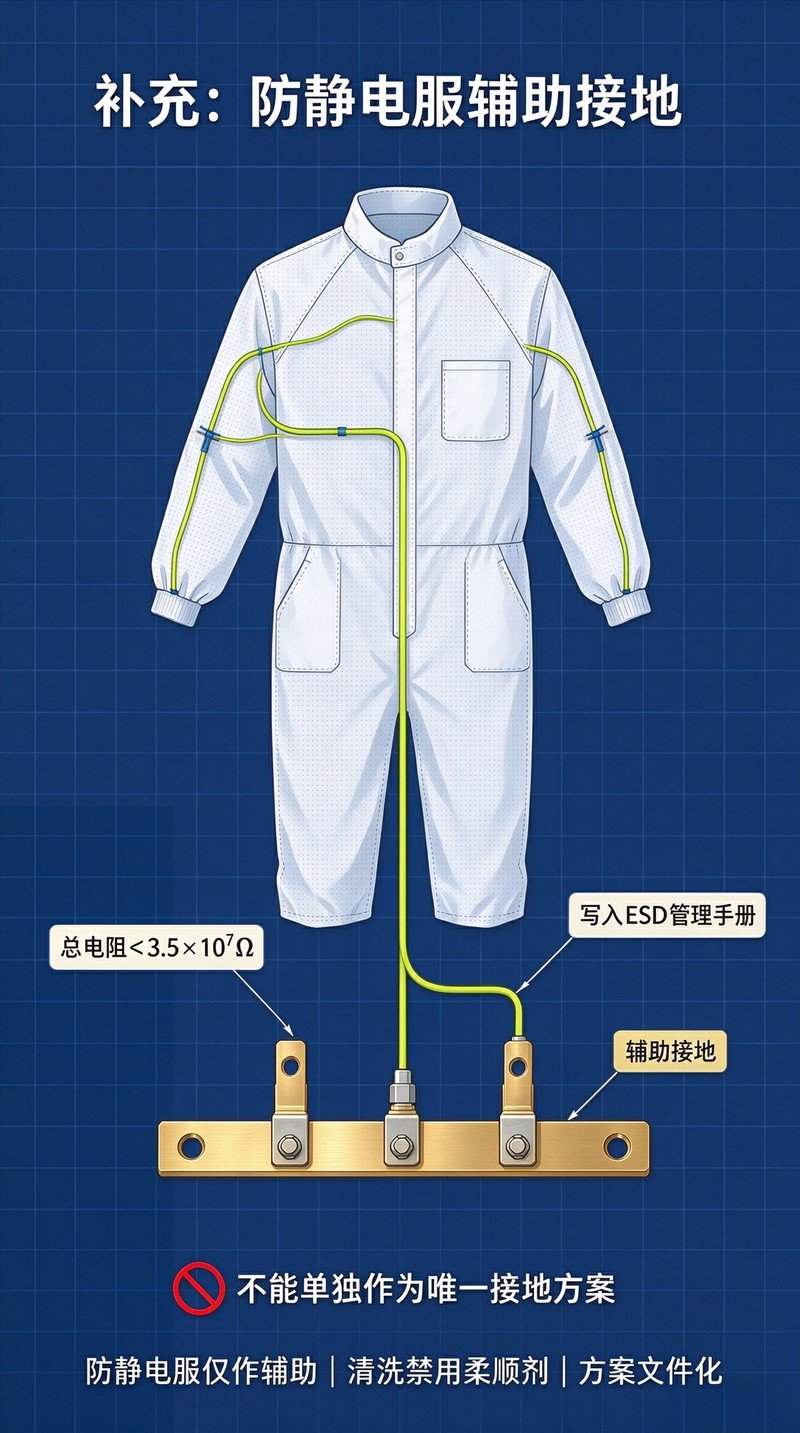

三、防静电服辅助接地的管控要求

GB/T32304-2015同时提及，可利用防静电服实现人员接地，但是采用该方案时，必须在静电防护管理手册中予以书面说明，纳入ESD管理体系文件。防静电服各个部位，从一只衣袖到另一只衣袖，必须具备电气连续性。包含操作人员本体、防静电服、接地线在内，对接地点的总电阻应小于3.5×10⁷ Ω。

防静电服不能单独作为唯一接地手段，一般作为腕带、地板鞋束方案的补充。防静电服需要定期清洗，禁止使用普通柔顺剂，柔顺剂会破坏面料导电纤维，丧失防静电性能。

四、工程审厂高频不符合项汇总

1、方案混用：固定工位不佩戴腕带，仅依靠防静电鞋接地，或者移动作业只佩戴腕带，方案选用不符合标准场景要求；
2、忽略限流逻辑：私自更换无电阻的普通导线替代防静电腕带，取消限流电阻，带来触电安全隐患；
3、缺少定期检测：腕带、防静电鞋、防静电地坪只做安装验收，不执行月度、季度周期性检测；
4、接线施工不规范：接地线不使用黄绿双色地线，端子未使用铜排可靠压接，存在虚接、断路风险；
5、管理文件缺失：采用防静电服接地方案，但是未写入ESD管理手册，审厂直接判定不符合。

五、标准配套的接地体系联动说明

人员接地系统最终接入EPA接地/等电位系统，这套系统需要符合GB/T32304-2015 5.3.4条款。优先选用电源保护地PE，在具备特殊需求时可以布设独立功能接地，功能接地同样必须满足供电安全要求，在总配电柜位置与PE保护地连通，两地之间电阻小于25Ω。所有防静电设施采用星形独立接入LEB汇流排，禁止多个设备串联接地，防止单点断开造成全部接地失效。

无论是人员接地、设备接地，接地工程都要同时兼顾静电防护性能与人身用电安全，不能只追求防静电效果而忽略电气安全规范。

备注：本文仅为国标条文科普解读，不构成直接工程施工方案。实际项目需现场勘测土壤、配电条件，方案落地前应进行专业勘测评估，验收结论以认证及审厂机构判定为准。
