接地引下线是电力设备与地网的重要连接部份，在电力设备的长时刻运行进程中，连接处有可能因受负载搭火或锈稳点与热腐蚀等因素，出现节点锈蚀、甚至至断裂、脱落等现象，致使接地引下线与主接地网连接点电阻增大，从而不能满足电力规程接地的要求，使设备在运行中存在不平衡安全隐患，严重时会造成设备失地运行。因此在重大案例隐患和电力事故，在电力安全规程中明确提出电力接地装置引下线的导通检测工作应每一年至少进行一次导通测试检验。

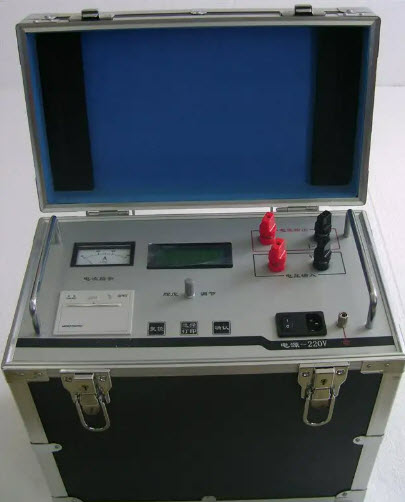

接地引下线导通测试仪是一种自动化程度很高的便携式测试仪，专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了实验项目的开展，提高了工作效率。

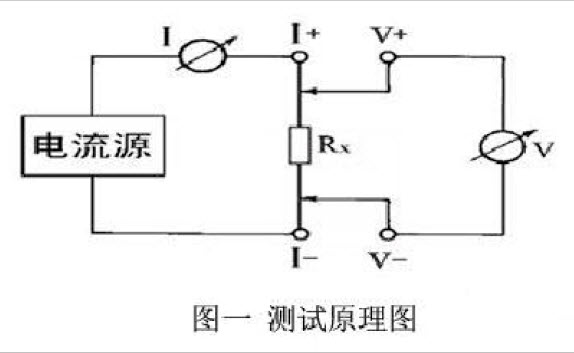

接地引下线导通测试仪采纳电流电压法测试原理，也称四线法测试技术，原理方框图见图一。



由电流源经“I+、I-”两头口（也称I 型口），供给被测电阻Rx 电流，电流的大小有电流表I 读出，Rx 两头的电压降“V+、V-”两头口（也称V 型口）掏出，由电压表V 读出。通过对I、V 的测量，就能够够算出被测电阻的阻值。



由上图可看出，仪器采纳的是四端子法测量，因此可排除导线电阻和接触电阻带来的误差。

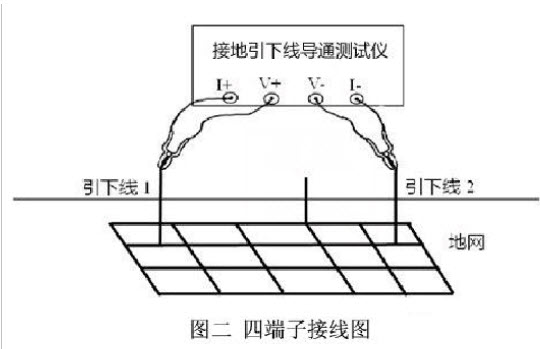

一、按图二接线方式接线

仪器附带两根测试线，一根红色50 米的线在线盘上，在大的叉子接在红色接线柱

I+，小的叉子接在红色接线柱U+，一根黑色5 米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。

二、先找出与地网联接合格的引下线作为基准点。

3 、利用仪器自配的两根测量线（50 米、5 米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

4 、为了使测出数据的正确性，请尽可能处置好被测点的接触面的干净。

五、接线检查确认无误后，接入220V 交流电，合上电源开关，仪器进入开机状态。按“测量”、验证记录是否满足要求，进行记录做变电站接地导通测试标准化维护作业卡，
