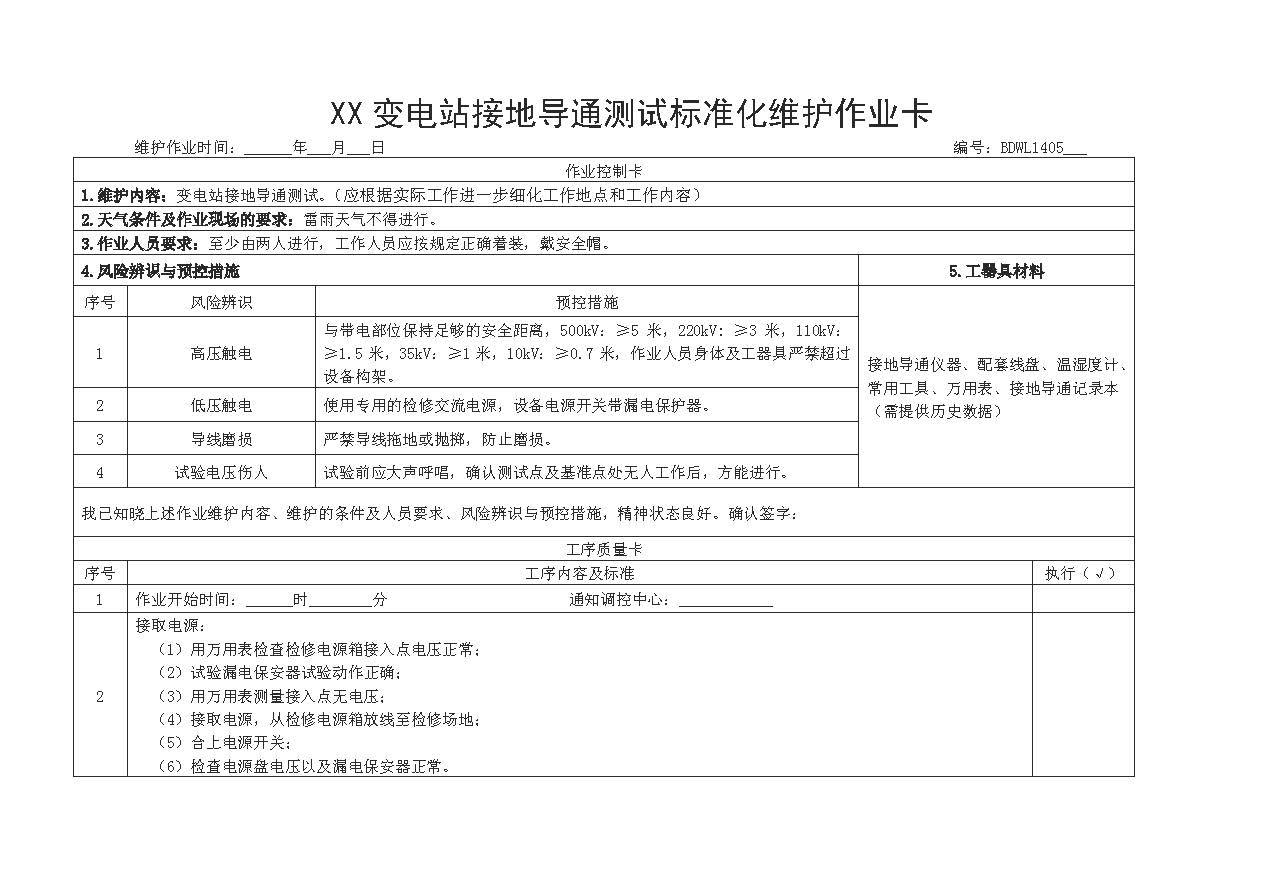

维护作业时间： 年 月 日 编号：BDWL1405

作业控制卡

1. 维护内容：变电站接地导通测试。（应根据实际工作进一步细化工作地点和工作内容）

2. 天气条件及作业现场的要求：雷雨天气不得进行。

3. 作业人员要求：至少由两人进行，工作人员应按规定正确着装，戴安全帽。



4. 风险辨识与预控措施



序号 风险辨识 预控措施



1

高压触电 与带电部位保持足够的安全距离，500kV：≥5 米，220kV: ≥3 米，110kV：

≥1.5 米，35kV：≥1 米，10kV：≥0.7 米，作业人员身体及工器具严禁超过

设备构架。

2 低压触电 使用专用的检修交流电源，设备电源开关带漏电保护器。

3 导线磨损 严禁导线拖地或抛掷，防止磨损。

4 试验电压伤人 试验前应大声呼唱，确认测试点及基准点处无人工作后，方能进行。



我已知晓上述作业维护内容、维护的条件及人员要求、风险辨识与预控措施，精神状态良好。确认签字：



工序质量卡

序号 工序内容及标准

1 作业开始时间： 时 分 通知调控中心：接取电源：

（1） 用万用表检查检修电源箱接入点电压正常；

（2） 试验漏电保安器试验动作正确；

2 （3）用万用表测量接入点无电压；

（4） 接取电源，从检修电源箱放线至检修场地；

（5） 合上电源开关；

（6） 检查电源盘电压以及漏电保安器正常。



5. 工器具材料





接地导通仪器、配套线盘、温湿度计、常用工具、万用表、接地导通记录本

（需提供历史数据）















执行（√）



在进行接地导通测试时，应首先选定一个很可能与主接地网连接良好的接地引下线作为参考点，再测试周围电气设备接地部分与参考点之间的直流电阻。如果开始即有很多设备测试结果不良，则应考虑更换参考点，再次确认。宜选择离测试点近，有历史测试数据的基准点，基准点为 。（如果一个因测试线较短一个基准点无法测量全站时，可以选取多个基准点，各基准

3

点之间应进行接地导通测试合格，选取的基准点应记录）。

*变电站内不同区域、不同场区之间应进行导通测试，以保证站内所有设备相互导通良好。

*独立避雷针及微波塔与主地网之间应进行导通测试。

仪器接线时应先接地端，将黑色测试线线夹在基准点，该接触点应处理干净，确保接触良好。

4 记录测试时温湿度。温湿度表计摆放在无阳光直射、无直接热源，离地面 1.5 米左右处为佳。环境温度： 湿度：

* 电压线夹应放置在电流线夹下方，以除去接触电阻的影响。

选取被测点并开机测试：

（1） 红色测试线线夹分别夹在各个被测试点上，被测点的接触面应干净，并接触良好；

（2） 接线检查确认无误后，合上电源开关，仪器进入开机状态。按“启动”键后即开始测试，将测试点及测试结果记入记录表；

5

（3） 测完一个点，按下“复位” 键，关闭试验仪器电源；

（4） 要换取测试点进行测试重复以上步骤即可。

* 试验电流尽量选择不小于5A 直流电流。

测试结果应与历史数据综合比较，应无异常，若有异常应进行复测。状态良好的设备测试值应在 50mΩ以下，50-200mΩ的应重

6 点关注其变化，200mΩ-1Ω的设备连接不佳，重要设备应尽快检查处理；1Ω以上的设备与主地网未连接，应立即开挖检查。

* 针对导通电阻测试增长较快但是测试结果仍小于50mΩ的测试点，应重点进行年度跟踪测试。

7 设备测试结束，关闭试验仪器电源，断开电源盘漏电保安器、电源盘刀闸、拔出插头。拆除仪器接线。

8 断开检修电源箱漏电保安器、电源快分开关。

用万用表确认无电压后，拆除电源接线，并收线。

9

* 严禁导线拖地，防止磨损。

10 清理现场及工具，做好记录，撤离现场。

11 作业结束时间： 时 分 通知调控中心：

发现问题及处理措施：
